절연 변압기를 갖춘 온라인 UPS

절연 변압기를 사용한 CPSY® 온라인 UPS

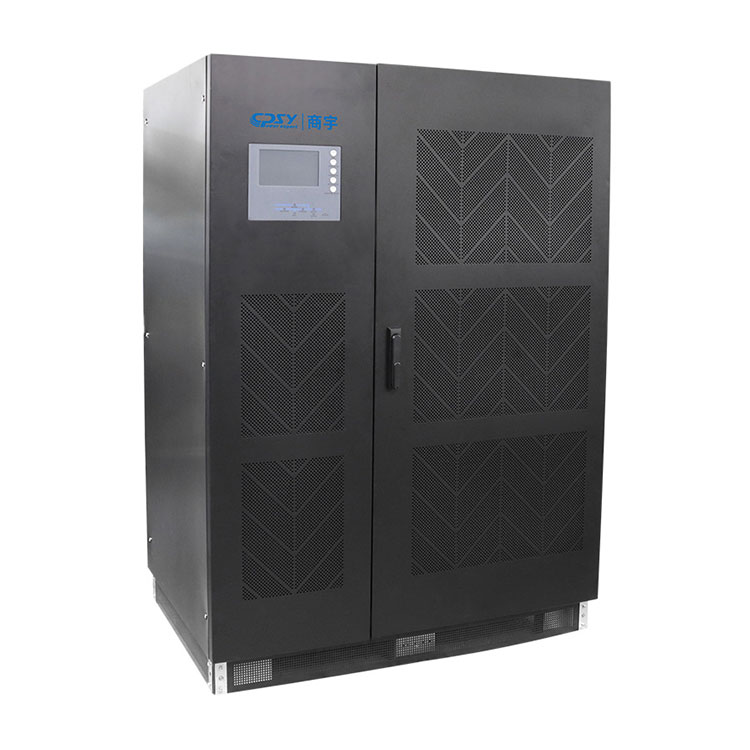

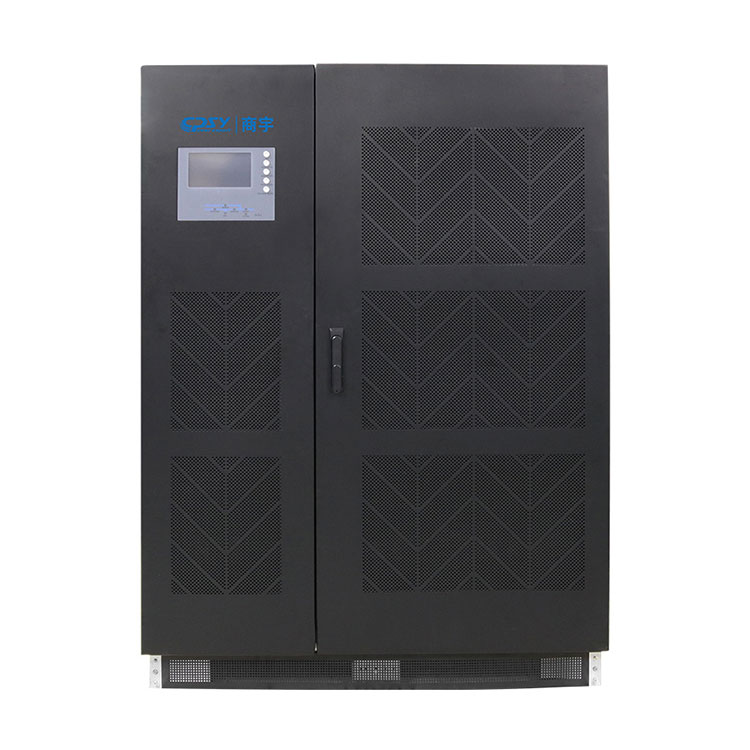

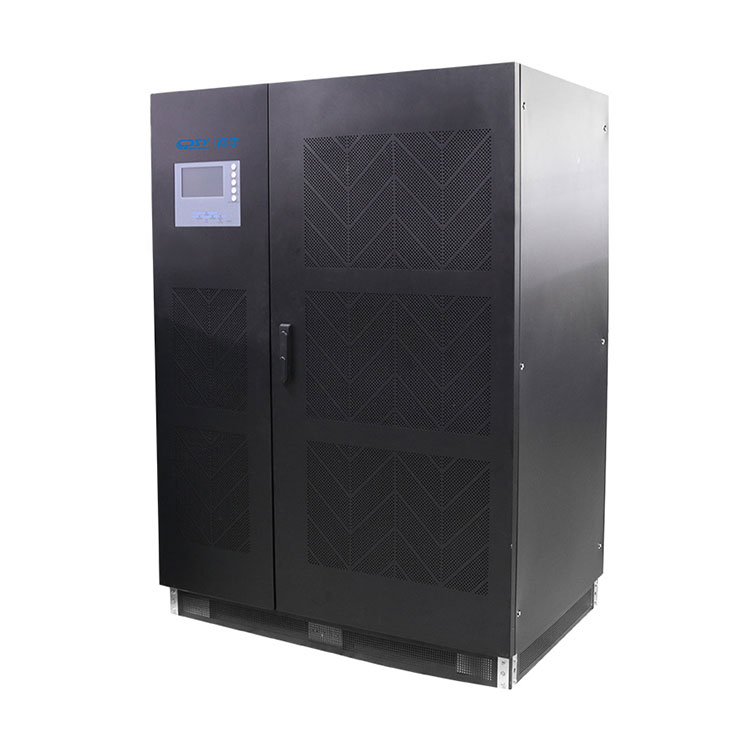

절연 변압기가 포함된 이 CPSY® 120KVA LCD 온라인 UPS는 CE, ROHS, IEC, BS,UL,TUV, SAA 표준을 준수하고 2년 보증이 제공되는 고품질 UPS 제품의 최신 발명품입니다. 절연 변압기가 포함된 CPSY® 120KVA LCD 온라인 UPS는 가장 까다로운 전력 요구 사항을 충족하도록 설계된 금속 + PCBA로 제작되었으며 설치 및 유지 관리가 쉽습니다. 최신 고에너지 효율 기술과 고전력 밀도 기술을 결합하여 UPS 제품에 비해 작은 크기, 안정적인 성능 및 가격 경쟁력을 달성합니다.

CPSY® GP33 시리즈 온라인 UPS(절연 변압기 매개변수(사양) 포함)

절연 변압기 기능 및 애플리케이션을 갖춘 CPSY® GP33 시리즈 온라인 UPS

CPSY® GP33 시리즈 절연 변압기가 포함된 온라인 UPS

모델 번호: GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

UPS 전력 범위: 10KVA~600KVA

특징:

--표준 출력 절연 변압기. 옵션 입력 절연 변압기

-PM2.1 기술 방충 방수, 소음, 방진

- 3가지 병렬 기능 지원, N+X 병렬 이중화 옵션

-장기 모델의 경우 8A와 같은 조정 가능한 충전 전류

--우수한 산업 환경 보호 성능

-진정한 이중 변환 DSP 기술, 높은 신뢰성

-에너지 절약을 위한 에코 모드 작동(ECO)

- 출력 조정 가능 200/208/220/230/240VAC

- IP20-IP51 사이의 먼지 거즈 수준

-비상 전원 차단 기능(EPO)

-발전기 호환

애플리케이션:

산업

프로세스

하부 구조

보건 의료

서비스 부문

통신

절연 변압기가 내장된 GP33 시리즈 3상 UPS 솔루션은 10kva~600kva의 가혹한 환경, 특히 산업용 애플리케이션을 위해 설계되었습니다. 최대 0.97의 높은 역률, 완전한 DSP 제어 및 온라인 이중 변환 설계를 통해 산업 시설 및 업무 핵심 시스템에 대한 높은 수준의 신뢰성과 보호 기능을 제공하여 최대의 전력 신뢰성을 보장합니다.

일반 기능

● 온라인 이중 변환

● 완전한 DSP 제어

● 높은 역률: 0.9

● 넓은 입력 적응성:(380Va/400Vac/415Vac) (-25%/+20%)

● 최적화된 배터리 관리, 자체 테스트 및 유연한 배터리 구성

● N+X 병렬 이중화

● 강력한 과부하 성능: 60/10/1분 동안 110%/125%/150% 과부하.

● 파워 워크인

● 발전기 모드

● LBS 동기화

● 다중 보호

● 사용자 친화적인 네트워크 관리

장점

고품질 전원 공급 장치

VFI 모드에서 영구 작동(온라인 이중 변환).

모든 부하 조건에서 출력 전압 정밀도.

비정상적인 부하 조건을 견딜 수 있는 높은 과부하 용량.

매우 높은 단락 전류 용량으로 다운스트림 분배에서 선택성을 위한 보호 장치 선택이 용이합니다.

DC 회로와 부하 출력 사이의 완벽한 갈바닉 절연을 보장하기 위해 인버터 출력에 절연 변압기가 설치되었습니다. 또한 이 절연은 서로 다른 소스에서 공급되는 두 입력 사이를 분리합니다.

정현파 ThdU 출력 전압은 선형 부하의 경우 < 2%, 비선형 부하의 경우 < 4%입니다.

고가용성

현장에서 검증된 기술.

환기 시스템과 같은 기본 기능을 이중화한 내결함성 아키텍처입니다.

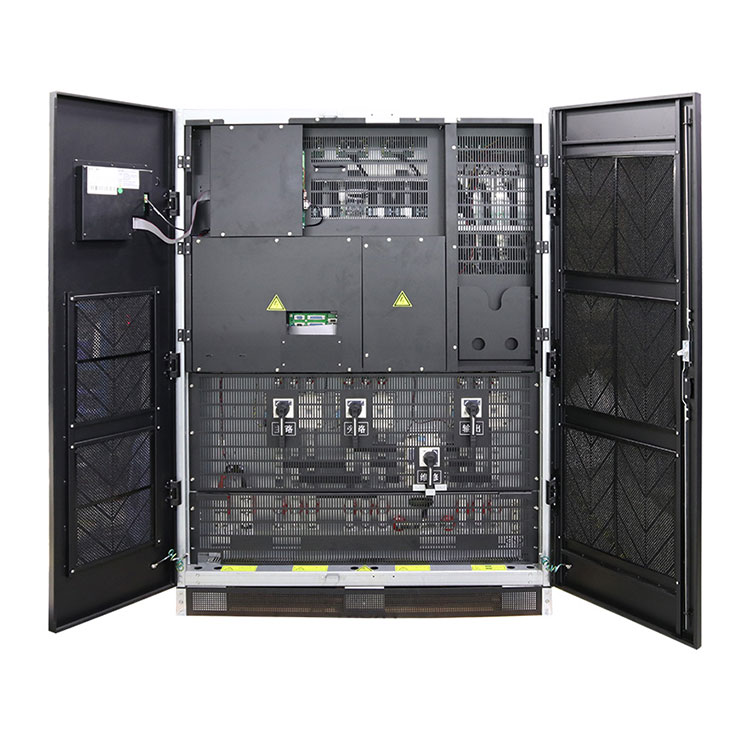

풀아웃 하위 어셈블리와 모든 구성 요소에 대한 전면 액세스 덕분에 유지 관리가 용이하여 MTTR이 감소합니다.

정확한 진단으로 부하에 대한 전원 공급이 보장됩니다.

병렬 시스템에 대한 계단식 오류 방지.

산업 환경을 위한 기계적 및 전기적 견고성.

IGBT 인버터의 소프트 스타트 기능(램프 업)을 통해 젠셋을 사용해도 양호한 작동이 가능합니다.

높은 IP 보호 옵션, 높은 피크 전류 성능, 긴 백업 시간 등 다양한 산업 환경에 맞게 특별히 설계되었습니다.

비용 효율적인 장비

"깨끗한" IGBT 정류기는 다음을 허용합니다.

- 고효율,

- 높고 일정한 입력 역률,

- 낮은 THDi.

이러한 특성은 업스트림 네트워크 인프라의 규모를 제한하는 데 도움이 됩니다.

추가 손실 없이 새로운 중성 시스템 구축 가능(바이패스 라인에만 추가 변압기 필요)

높은 단락 성능으로 다운스트림 보호 장치가 단순화됩니다.

높은 전력 밀도: 작은 설치 공간으로 인해 공간이 절약됩니다.

정류기의 주전원 연결에는 3개의 케이블만 필요합니다(중성선 없음).

UPS에 배터리를 연결하려면 케이블 2개만 필요합니다.

사용자 친화적인 작동

보다 인체공학적인 작동을 위한 그래픽 디스플레이가 있는 제어판.

운영 요구 사항 발전을 업그레이드하기 위한 일련의 "com-slot" 플러그인 통신 인터페이스입니다.

단순화된 유지보수

첨단 진단 시스템.

원격 유지 관리 센터에 연결된 원격 액세스 장치입니다.

하위 어셈블리 및 구성 요소에 쉽게 접근하여 테스트를 촉진하고 유지 관리 시간(MTTR)을 단축합니다.

CPSY® 500KVA LCD 3/3상 산업용 UPS 세부 정보

동료 제품과 비교할 때 CPSY® 3/3 Phase 산업용 제품은 다음과 같은 이점을 제공합니다.

1. 다른 피어는 부하 없이 순간적으로 부하의 70%만 전환할 수 있는 반면 CPSY는 부하 없이 순간적으로 전체 부하를 전환할 수 있으며 비선형 부하에 대한 강력한 부하 전달 능력을 가지고 있습니다.

2. 다른 피어는 단일 DSP 제어 모드이고 CPSY는 이중 DSP 제어 모드입니다.

3. 다른 피어의 부동 충전은 자동으로 변환될 수 없지만 CPSY는 자동으로 부동 충전으로 전환되며 배터리는 정기적으로 자체 테스트됩니다.

4. 다른 피어는 2~4개 장치를 병렬로 연결할 수 있고 CPSY는 6~8개 장치를 병렬로 연결할 수 있습니다.

5. 다른 대응 제품에는 단일 보조 전원 공급 시스템이 있는 반면, CPSY는 보조 전원 오류 보호 기능을 갖춘 중복 이중 보조 전원 공급 시스템입니다.

6. CPSY는 이중 버스바 시스템, 버스바 과전압 보호를 지원하며 다른 동료는 이를 지원하지 않습니다.

7. 비선형 부하 파형 왜곡과 관련하여 CPSY 매개변수와 실제 값은 모두 THDV≤4%-5%인 반면 다른 피어는 매개변수에 THDV≤5%를 표시하지만 실제 THDV≤6%-8%입니다.

8. 다른 피어는 릴레이의 정적 스위치를 사용하는 반면 CPSY는 충격 저항이 더 강한 SCR 사이리스터의 정적 스위치를 사용합니다.

9. 품질은 우리의 문화입니다. CPSY UPS 구성 요소의 90%는 Fairchild, Infineon, Onsemi, TI, NXP 및 기타 잘 알려진 브랜드 A 등급 재료를 사용하여 우수한 성능을 보장합니다. 더 중요한 것은 CPSY UPS의 오류 감지율이 0.2%-0.5% 이하인 반면 다른 피어의 오류 감지율은 0.5%-1% 이하라는 것입니다.

10. CPSY 저주파 산업용 UPS는 25년 이상 사용할 수 있으며 일반적으로 5~7년 후에 오류가 발생합니다. 동종 업체의 저주파 산업용 UPS는 15년 이상 사용할 수 있지만 일반적으로 2~3년 후에는 오류가 발생합니다. CPSY up의 운영 비용은 매일 다른 피어보다 훨씬 낮습니다.

동료 제품과 비교할 때 CPSY® 3/3 Phase 산업용 제품은 다음과 같은 이점을 제공합니다.

주요 기능(변압기 기반 UPS 10~400KVA 3:3):

높은 신뢰성 구성

이중 변환 온라인 설계, 깨끗한 사인파 소스, 주파수 추적, 위상 고정, 전압 조정, 낮은 왜곡, 전력 변동 간섭 없음, 바이패스 모드 사용 가능, 내장 수동 유지 보수 바이패스 스위치, 인터록에 의한 자동 모드 전환, 무인 작동, 콜드 스타트 ​​기능.

N+X 병렬 이중화

불균형 등급 병렬 기술, 최대 8개의 병렬 장치, 자동 로드 공유, 유연한 구성 및 업데이트.

넓은 입력 범위

입력 전압 범위 최대 20%, 낮은 배터리 모드 전환 주파수, 긴 배터리 수명, 45Hz ~ 65Hz 자동 감지, 로컬 발전기와의 높은 호환성.

디지털 제어

2개의 DSP 제어 장치, 지능형 배터리 관리 기술, 자동 배터리 부동 충전 전환, 제어판을 통해 I/O 전압 설정 가능.

안정적인 운영

극한의 그리드 조건에서도 안정적이고 지속적인 전원 공급 가능, SPWM 기술, 6세대 IGBT 모듈, 옵션 절연 변압기, 변압기 기반 구성, 위상 손실 저항.

포괄적인 보호

출력 과부하 및 단락 보호, 배터리 결함 및 저전압 보호, 배터리 과충전 보호, 인버터 과열 보호, 자동 바이패스 모드 전환, 자가 진단 기능, 원격 EPO 기능.

사용자 친화적인 커뮤니케이션

옵션 LED/LCD 디스플레이, 작동 상태 및 통계 디스플레이, 옵션 RS232/RS485 인터페이스, 외부 SNMP 어댑터, 원격 모니터링 및 관리 가능.

CPSY GP33 시리즈 최고의 3상 온라인 변압기 기반 UPS 산업용은 DSP 제어 기술을 사용하는 고성능 디지털 UPS입니다. 무정전 전원 공급 장치는 주전원과 주요 부하 사이에 연결되어 부하에 고품질 전력을 공급합니다.

IGBT 기술이 적용된 3상 380/400/415V 100kVA 100kW 온라인 이중 변환 UPS는 전력 장애로부터 배터리 백업 및 AC 전원 보호 기능을 제공합니다. 중요한 IT 또는 기업 인프라, 통신, LAN/WAN, 보안 및 비상, 금융 및 경공업 애플리케이션에 가장 적합합니다.

GP33100K 3상 이중 변환 온라인 데이터 센터 보안 100kVA UPS 전원 공급 장치는 매우 넓은 입력 전압 범위, 높은 과부하 및 단락 용량, 통합 백 피드 보호와 같은 최첨단 전기 성능을 사용하여 전기 네트워크에 원활하게 연결되어 탁월한 전력 품질을 제공합니다. .

이 IGBT UPS는 운영 비용 절감을 제공하는 고효율 이중 변환 기술의 이점을 제공합니다. 이중 변환 모드에서는 93%, ECO 모드에서는 최대 98%의 효율성을 달성하여 전력 및 냉각 비용을 절감합니다.

출력 절연 변압기는 적응에 높은 신뢰성을 제공합니다.

다양한 혹독한 산업 환경에 대응하고 중요한 요소를 보호합니다.

100% 3상 불균형 부하가 다양한 종류의 애플리케이션에 적용됩니다.

이중 전원 공급 장치 이중화.

넓은 입력 전압 범위는 그리드에 대한 높은 적응성을 제공하며

배터리 수명 연장 전문적인 메인 PCB 보드

전자기 차폐로 EMC의 안정적인 성능 향상

이중 공기 덕트 디자인은 우수한 냉각 기능을 제공하여 공기를 보호합니다.

구성 요소를 사용하고 서비스 수명을 연장합니다.

– 진정한 갈바닉 절연 변압기 설계

– 출력 역률 1.0

– 작은 설치 공간

– 고효율 95%

– 모든 시리즈 터치 스크린 디자인

– DSP 기술로 높은 신뢰성 보장

절연 변압기가 내장된 10kva-20kva의 UID 3상 UPS 솔루션은 열악한 환경, 특히 산업용 애플리케이션을 위해 설계되었습니다. 최대 0.97의 높은 역률, 완전한 DSP 제어 및 온라인 이중 변환 설계를 통해 산업 시설 및 업무 핵심 시스템에 대한 높은 수준의 신뢰성과 보호 기능을 제공하여 최대의 전력 신뢰성을 보장합니다.

일반 기능

● 온라인 이중 변환

● 완전한 DSP 제어

● 높은 역률:0.9

● 넓은 입력 적응성:(380Va/400Vac/415Vac) (-25%/+20%)

● 최적화된 배터리 관리, 자체 테스트 및 유연한 배터리 구성

● N+X 병렬 이중화

● 강력한 과부하 성능: 60/10/1분 동안 110%/125%/150% 과부하.

● 파워워크인

● 발전기 모드

● LBS 동기화

● 다중 보호

● 사용자 친화적인 네트워크 관리

10년 동안 CPSY UPS Power는 무정전 전원 공급 장치(UPS) 시스템을 성공적으로 설계 및 제조했으며, 에너지 변환 분야에서 70개 이상의 기술 특허를 등록했습니다. 가장 혹독한 환경에서도 매우 안정적인 전원 공급 장치를 확보할 수 있는 프리미엄 품질 솔루션을 제공하기 위해 수년에 걸쳐 구축된 전문 지식이 당사의 3상 UPS 제품군을 독보적으로 자리잡고 있습니다.

석유 및 가스 플랫폼부터 산업 현장, 원자력 발전소는 물론 서버실이나 데이터 센터까지, 당사 제품군에서 전원 공급 장치를 보호하고 비즈니스 연속성을 보장하며 투자를 보호하는 적합한 독립형 또는 모듈형 시스템을 찾을 수 있습니다. .
