CPSY® 모듈형 UPS

CPSY ® 는 중국 최대 10대 모듈식 UPS 제조업체 중 하나입니다. 거대한 제조 공장, 200명 이상의 직원, 11년 이상의 R&D 경험, 글로벌 고객을 위한 다양한 종류의 UPS 제조를 통해 당사는 고객이 시장에서 이룩한 큰 성공을 목격했습니다.

CPSY® CPY 시리즈 10-600K 모듈형 UPS는 진정한 온라인 이중 변환, 정적, 3상 고주파 마이크로 모듈형 UPS 시스템입니다. IGBT 전력 변환 기술, ABM 지능형 배터리 관리 시스템 및 기타 세계를 사용합니다. 전체 효율은 94.5%보다 큽니다. 역률 범위는 0.9~1입니다.

CPSY® 모듈형 UPS 매개변수(사양)

CPSY® 모듈형 UPS 기능 및 애플리케이션

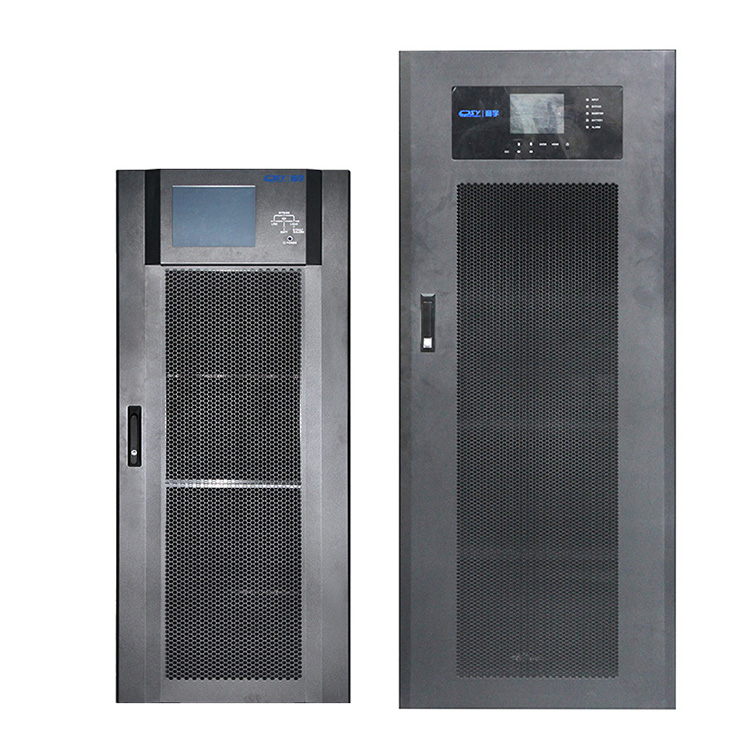

CPSY® 모듈형 UPS

모델 번호:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS 전력 범위: 10KVA~600KVA

특징:

● 고주파 및 진정한 이중 변환

● 독립형 전원 모듈 듀얼 DSP(Digital Signal Processor) 제어 기술

● 출력 역률 0.9/1

● N+1 디지털 병렬 기술, 모듈 간 순환 전류가 매우 낮습니다.

● UPS는 모듈식 설계, 핫스왑 가능, 지능형 모듈 및 시스템 보호 설계를 채택합니다.

● 전원 모듈은 개별 부품 대신 IGBT 모듈을 채택합니다.

● 높은 신뢰성, 고전력, 높은 에너지 밀도 및 고효율, 최대 94.5% 이상

● 각 독립 모듈에는 단일 지점 오류의 위험을 방지하기 위해 독립 컨트롤러가 장착되어 있습니다.

● 배터리 독립형 충전기, 첨단 지능형 배터리 관리 시스템(ABM)

● 자동 주파수 감지, 50/60Hz 주파수 변환

● 배터리 콜드 스타트 ​​기능, 옵션 리튬 배터리

● 효과적인 소프트웨어 및 하드웨어 보호

● 저전압 입력 선형 디레이팅, 배터리 방전 시간 단축

● 저소음 시스템 설계, 온도에 따라 팬 속도가 지능적으로 변경되어 소음을 줄이고 서비스 수명을 연장합니다.

● 전원 복구 후 지연 시작 설정 가능

● 더 높은 고온/저온 성능

● 선형 및 비선형 부하에 대한 강력한 부하 적응성, 입력 전류 THDi<4%

● 친숙한 조작 인터페이스, 고해상도의 대형 LCD 화면, 풍부한 정보.

● 다중 플랫폼 통신: RS232(표준 구성), USB/RS485/SNMP/AS400 무전압 접점/SMS 알람/EPO 기능(옵션)

애플리케이션

대형 및 중형 데이터 센터

서버실 통신

그룹 기업

IT 장비.

CPSY® 모듈형 UPS 세부정보

CPSY® 핫스왑 가능 모듈식 UPS 전원 공급 장치는 데이터 센터, 중대형 네트워크 장비 등과 같은 업무상 중요한 인프라에 대한 전원 보호 역할을 합니다.

CPSY® CPY 시리즈 온라인 모듈형 UPS 시스템은 고급 모듈형 전원 보호 개념을 채택한 비절연 산업 수준의 친환경 UPS입니다. UPS 아키텍처는 수요가 증가하거나 더 높은 수준의 가용성이 요구됨에 따라 전력을 확장할 수 있습니다.

고효율 모듈형 UPS는 자체 동기화된 전원 및 제어 모듈을 통해 최고의 가용성을 제공하고 현저히 낮은 총 소유 비용(TCO)을 제공하는 완전 정격 전력(kVA=kW) UPS입니다. 단일 랙의 수직 확장 외에도 둘 다 최대 2개 장치까지 병렬 확장을 제공합니다.

각 UPS 모듈에는 정류기, 인버터, 배터리 변환기, 정적 바이패스 스위치, 백피드 보호, 제어 로직, 디스플레이, 모니터링 및 제어를 위한 모방 다이어그램 등 자율 작동에 필요한 모든 하드웨어와 소프트웨어가 포함되어 있습니다.

CPY 시리즈 모듈형 UPS

UPS 시스템은 온라인 이중 변환 토폴로지를 채택하여 입력 전력 조건에 관계없이 최고의 전력 품질을 제공합니다. 또한 이 토폴로지는 전송 시간이 0이므로 최적의 시스템 작동이 보장됩니다.

동료와 비교할 때 CPSY®Modular UPS는 다음과 같은 장점을 가지고 있습니다.

모듈형 UPS 기능 및 이점

1. 높은 확장성

DSP 제어는 향상된 고성능 솔루션을 제공합니다. 모듈식 설계와 병렬 기술을 통합하여 향후 전력 확장을 단순화합니다.

2. N+1 또는 N+X 병렬 이중화, 수요에 따른 확장, 초기 투자 절감

UPS에 설치된 전원 모듈의 수는 전력 수요에 따라 맞춤화할 수 있어 추가 바닥 공간을 차지하지 않고 초기 투자를 절약할 수 있습니다. UPS 병렬 확장 기능을 통해 사용자는 여러 UPS를 연결하여 더 높은 용량을 달성하고 N+X 전원 이중화를 실현하여 시스템을 정전으로부터 보호함으로써 자체 전원 시스템을 맞춤화할 수 있습니다.

3. 효율적인 온라인 이중 변환 기술

CPY 시리즈 모듈형 UPS는 온라인 이중 변환 기술을 채택하고 있으며, 50% 부하에서 성능이 94.5%에 달합니다. 이는 전반적인 총소유비용(TCO)을 크게 줄여줍니다.

4. 높은 신뢰성과 고효율

모듈식 설계로 유지 관리성과 신뢰성이 향상됩니다. 핫스왑은 설치 및 유지 관리가 쉽고, 단일 모듈의 장애가 다른 모듈의 정상적인 작동에 영향을 주지 않아 주요 부하에 지속적인 전원 공급을 제공합니다.

넓은 입력 전압 범위는 최신 서버의 요구 사항을 충족하고 IT 투자의 모든 비용을 최적화하는 0.9/1의 출력 역률로 고효율 작동을 보장합니다.

5. 낮은 총소유비용(TCO)

CPY 시리즈 모듈성은 혁신, 단순성, 낮은 소유 비용을 결합하고 모듈식 설계로 MTTR(평균 수리 시간)을 단축합니다. 본 제품은 파워 모듈, STS 모듈, 배터리 모듈에 사용하도록 설계되었습니다. 유지 관리 및 교체가 단순화되고 MTTR(평균 수리 시간)이 단축됩니다.

6. 배터리 콜드 스타트 ​​및 지능형 배터리 관리

주문형 전력을 제공함으로써 작업 흐름에 엄청난 가치를 더할 것입니다.

시스템은 충전 및 방전의 전체 과정을 지능적으로 제어하여 배터리의 수명을 효과적으로 향상시킵니다.

7. 에너지 절약 및 환경 보호

온라인 ECO 모드는 에너지를 절약하기 위해 작동됩니다. 유틸리티 전력 품질이 좋으면 UPS는 ECO 모드로 전환되어 시스템 효율성을 향상시킵니다. 품질이 불안정할 경우 UPS는 최상의 전력 품질을 보장하기 위해 주전원 모드로 전환됩니다.

8. 다양한 용도에 맞는 유연한 배터리 구성

배터리 수는 유연하게 조정될 수 있습니다. 다양한 전력 요구 사항에 적응하고 시스템 가동 중지 시간을 줄입니다. 각 스트링 전압은 32~40셀로 설정할 수 있습니다.

9. 충전 전류는 조정 가능합니다.

각 전원 모듈에 최대 6A/8A/20A의 충전 전류를 제공하며 필요에 따라 조정될 수 있습니다.

10. LCD 터치스크린

LCD 터치스크린 디자인은 사용자 친화적이고 직관적인 인터페이스를 갖추고 있어 사용자가 화면을 터치하는 것만으로 전원 시스템을 모니터링하고 설정을 구성할 수 있습니다. 7.

11. 호환 가능한 발전기

정전 중에 발전기를 통해 전력 연속성을 달성할 수 있습니다. UPS가 발전기 전력으로 작동할 때 UPS는 발전기의 불안정한 전압을 안정화하고 안정적인 전력을 제공할 수 있습니다.

12. 유지보수 바이패스 스위치

운영자는 스위치를 사용하여 바이패스 모드에서 유틸리티 전원으로 원활하게 전환하여 전력 시스템 및 연결된 장비를 종료하지 않고도 빠르고 안전한 유지 관리를 수행할 수 있습니다.

13. 원격 관리 기능

원격 관리 기능은 원격 관리 카드(SNMP 카드 등)를 통해 장치를 모니터링하고 제어할 수 있습니다. 사용자는 예약된 종료 및 재부팅과 같은 관리 작업을 수행할 수도 있습니다.

네트워크 관리 및 원격 모니터링을 위한 다중 통신 인터페이스, RS485, USB, SNMP, 릴레이 카드 통신

CPY 시리즈 Modualr UPS 하이라이트 한눈에 보기

SSM(Safe-Swap 모듈)이 포함된 DPA

프리미엄 전원 보호 가용성을 위해

낮은 총소유비용(TCO)

전체 수명주기 동안 비용 절감

유연성/확장성

손쉬운 전원 업그레이드, 성장에 따른 비용 지불

향상된 서비스 가능성

신속한 장애 복구

즉각적인 장애 인식

모듈러 UPS 외부 배터리 캐비닛 연결

일반적으로 중복 다중 모듈 시스템에서는 각 UPS 모듈에 자체 별도의 배터리를 제공하는 것이 좋습니다.

UPS를 설치하는 동안 인력을 보호하려면 다음 조건에서 연결을 수행해야 합니다.

UPS에 주전원 전압이 없습니다.

모든 부하가 연결 해제되었습니다.

UPS와 외부 배터리는 무전압입니다.

CPSY CPY 시리즈 모듈형 UPS가 완전히 종료되었는지 확인하려면 다음 단계를 수행하십시오.

1) 입력 분전반의 UPS에 공급되는 퓨즈가 모두 열려 있고 UPS에 전원이 공급되지 않는지 확인하십시오.

2) "MAINTENANCE BYPASS"가 열려 있는지 확인하십시오("OFF" 위치).

3) 외부 배터리 캐비닛과 UPS의 배터리 퓨즈가 열려 있는지 확인하십시오.

4) UPS와 외부 배터리 캐비닛 사이에 접지(PE)를 연결합니다.

5) 그림에 따라 UPS와 외부 배터리 캐비닛 사이에 해당 +/-, N, 단자를 연결합니다.

예방정비 프로그램

a) UPS 모듈의 청소, 육안 검사 및 기계적 검사.

b) 결함이 있는 부품을 교체하거나 수명이 정의된 부품을 예방적으로 교체합니다.

c) 장비의 "업데이트"(배송 이후의 기술 개선).

d) DC 전압과 인버터 출력 전압 및 주파수의 교정을 확인합니다.

e) 정류기 및 인버터의 전자 조절, 제어 및 경보 회로 설정을 확인합니다.

f) 사이리스터, 다이오드, 변압기, 필터 구성 요소에 대한 기능 점검. 지정된 설계 매개변수 내에서 작동하는지 확인합니다.

g) 부하가 있거나 없는 유틸리티 오류 시뮬레이션을 포함한 전체 성능 테스트.

h) 부스트 충전 의무를 포함하여 방전 및 재충전 모드에서 배터리 작동을 모니터링합니다.

배터리 유지 관리를 위해

특히 정상 작동 중에 배터리가 충분히 방전되지 않은 경우 이 테스트를 적어도 3개월마다 수행하는 것이 좋습니다.

사용하는 방전 시간은 배터리 사용 시간의 절반 이상이어야 합니다.

배터리의 전체 작동 시간을 확인하기 위해 전체 배터리 테스트를 수행한 경우 충전기가 배터리 용량의 최대 90%를 재충전하는 데 최소 8시간이 필요하다는 점을 고려하십시오.

UPS 시스템을 장기간 정지할 경우 배터리가 완전히 충전되도록 하려면 UPS 시스템을 3개월마다 최소 12시간 동안 작동해야 합니다. 그렇지 않으면 배터리가 영구적으로
