정밀 배전

정밀 배전 캐비닛은 데이터 센터의 단말 전원 분배 제품으로 IT 장비와 가장 가까운 전원 공급 장치입니다. 안전하고 안정적인 작동은 IT 장비의 정상적인 작동에 매우 중요합니다. 현재 차세대 데이터 센터에서는 전원 공급 시스템의 신뢰성과 관리 효율성에 대한 요구 사항이 점점 더 높아지고 있습니다. IT 사용자는 정보 장비의 전원 공급 시스템에 대해 보다 안정적이고 유연한 전력 분배, 보다 정교한 관리, 보다 정확한 비용 소비가 필요합니다. 정밀 배전 헤드보드는 전통적인 배전 헤드보드의 배전 기능을 완성할 뿐만 아니라 많은 강력한 모니터링 및 관리 기능을 갖추고 있어 데이터 센터 관리자가 언제든지 캐비닛 부하 및 배전 분기 회로의 로딩 상태를 이해할 수 있습니다. 시간. 상태, 다양한 매개변수, 다양한 차량의 전력 소비 등

CPSY® 정밀 배전 매개변수(사양)

CPSY®정밀 배전 기능 및 애플리케이션

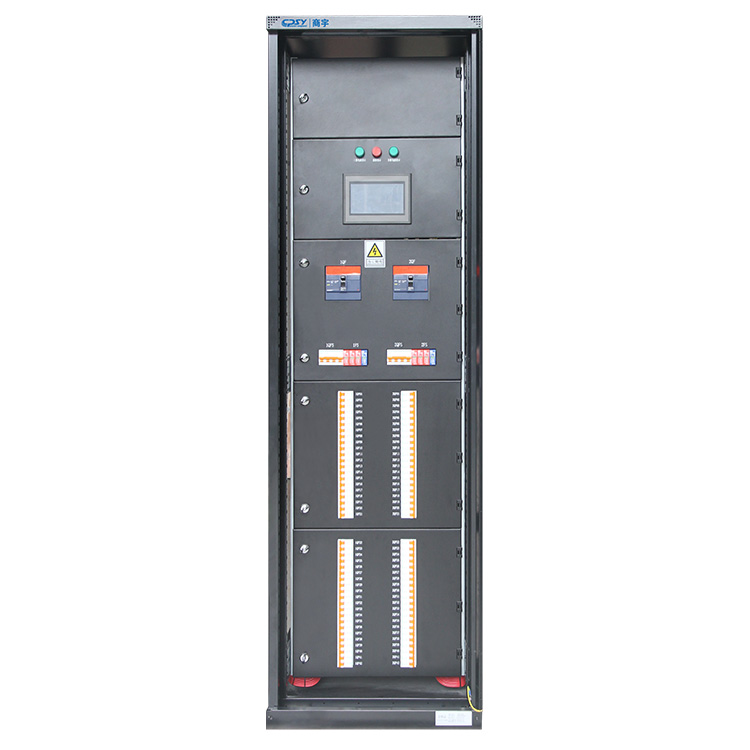

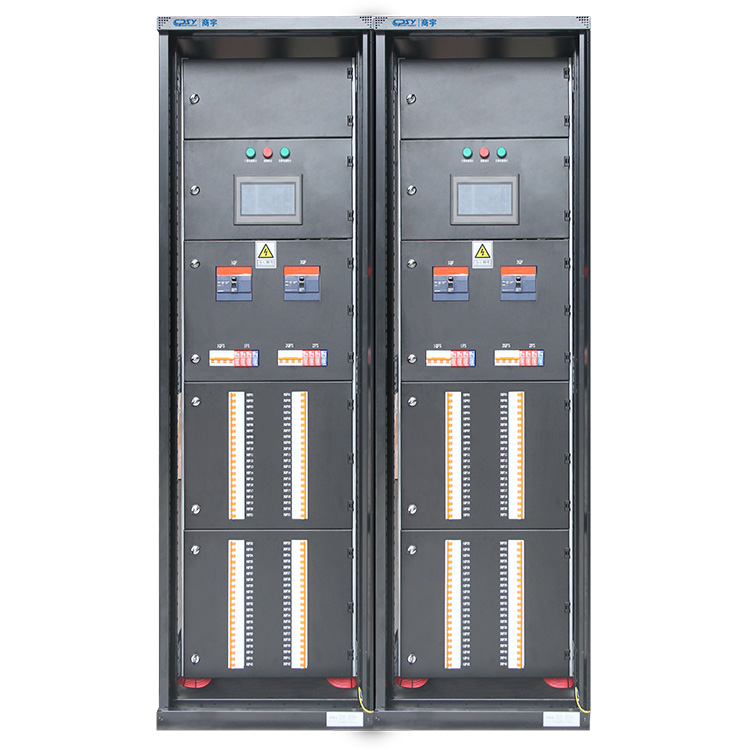

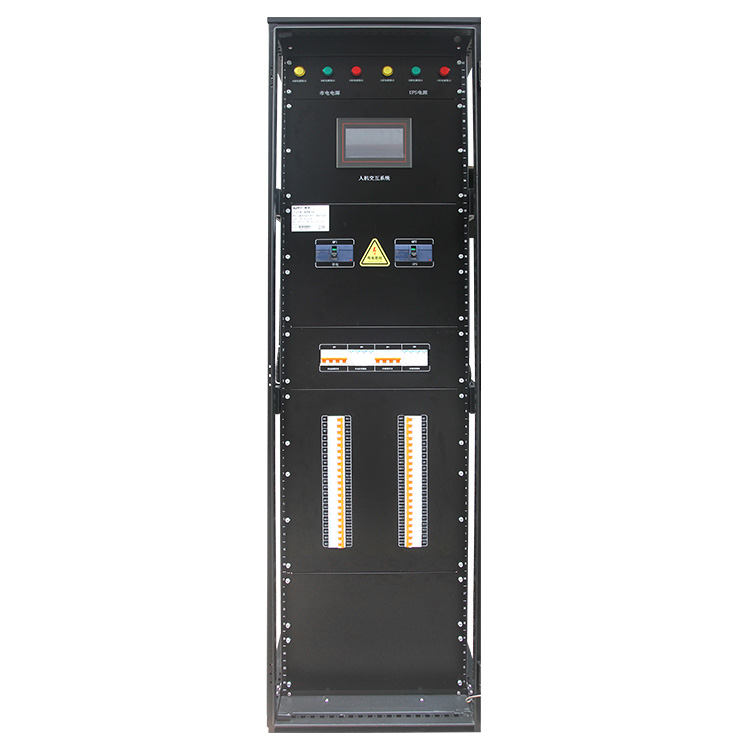

Shangyu CPSY® 정밀 배전 캐비닛은 표준 19인치 42U 네트워크 캐비닛과 모듈식 구조 설계를 채택하고 다양한 옵션 액세서리를 갖추고 있습니다. 컴퓨터실의 실제 요구에 따라 고객을 위한 맞춤형 고신뢰성 배전 제품을 맞춤화할 수 있습니다. 전력 품질 솔루션 제품의 일부인 정밀 배전 캐비닛은 저전압 배전, 지능형 모니터링 및 전력 관리 기능을 결합합니다. 고품질 UPS 전원 공급 장치와 함께 사용하면 사용자의 중요 부하에 대한 포괄적인 전원 공급 장치 보호 기능을 제공할 수 있습니다. 정밀 배전 캐비닛에는 대형 스크린 컬러 LCD 터치 스크린이 장착되어 있어 언제든지 각 주 회로 및 분기 회로의 전압, 전류, 주파수, 유효 전력, 무효 전력, KWH, 고조파 및 기타 전력 품질 상태를 확인할 수 있습니다. 실시간으로 부하 곡선 변화를 기록할 수 있습니다. , 부분 장애 발생 시 시스템의 이중화 기능을 통해 국지적 지능형 모니터링이 가능합니다. 또한 RS232, RS485 및 네트워크 인터페이스를 제공하여 원격 온라인 실시간 모니터링 및 관리 기능을 실현합니다. 과부하, 결상, 고전압 또는 저전압 등과 같은 시스템에 이상이 발생하면 현장 음향 및 조명 경보가 즉시 사용자에게 알려줍니다. 동시에 전산실 모니터링 시스템은 적시에 조치가 취해질 수 있도록 SMS나 전화를 통해 사용자에게 통보합니다. 잠재적인 위험을 피하고 실시간 위험 경고를 달성하세요. 패널에는 3,000개의 이력 기록과 장애 정보를 저장할 수 있어 사용자가 장애 원인을 쉽게 분석할 수 있습니다. 정밀 배전 캐비닛은 션트 상태 모니터링, 핫스왑 가능 스위치, 절연 변압기, EPO/REPO 기능, TVSS 서지 보호 시스템 등을 포함한 다양한 옵션 액세서리도 제공합니다. 주로 데이터 컴퓨터실과 같은 중요한 고객에게 사용됩니다. 금융, 통신, 정부, 공항, 병원 및 IT 기업, 중대형 IDC 데이터 센터 또는 산업 기업에서 네트워크 서버와 같은 중요 장비에 대한 배전, 배전 회로 보호, 계량을 제공합니다. 컴퓨터 접지와 같은 서비스를 관리하며 전원 공급 신뢰성 요구 사항이 높고 무정전 전원 공급이 필요한 지역에서 사용됩니다.

특징:

1. 유연한 디자인과 쉬운 설치를 갖춘 19인치 42U 표준 크기 네트워크 서버 캐비닛을 컴퓨터실에 채택합니다.

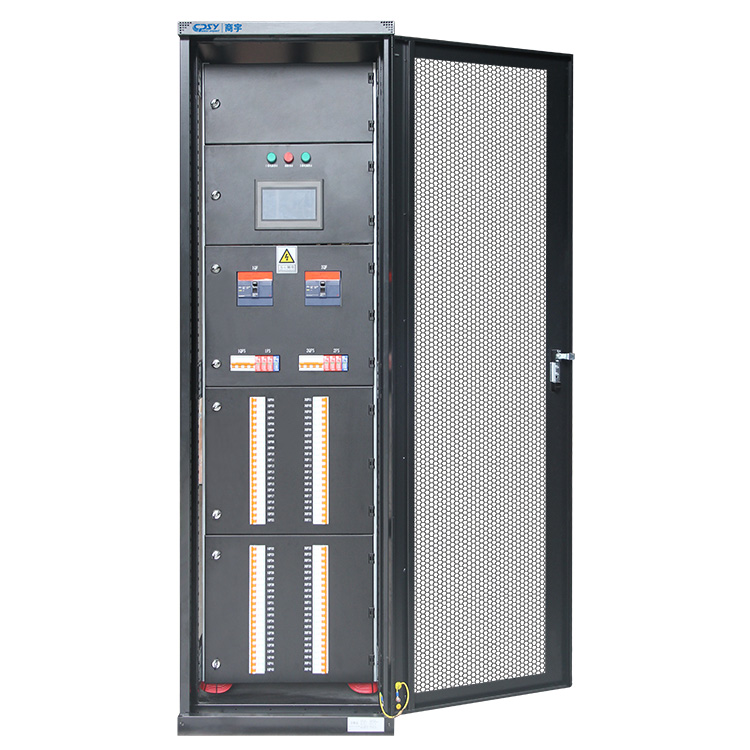

2. 운영자의 안전을 보장하기 위해 메시 도어, 유리 도어, 강철 도어와 같은 다양한 외관 구조를 갖춘 이중층 도어 패널 보호 설계를 채택하십시오.

3. 모듈식 설계를 채택하여 설치 공간을 절약하고 핫스왑 가능한 조정 가능한 위상 버스 시스템을 완성합니다.

4. 몰드 케이스 회로 차단기는 고정 설치를 채택하고 마이크로 회로 차단기는 가이드 레일 카드 설치를 채택하며 위상 조정 가능한 S400 마이크로 회로 차단기는 안전한 작동을 크게 향상시키고 유지 관리를 용이하게 합니다.

5. 전력, 품질 및 회로 상태 모니터링, 경보 및 기타 데이터를 실시간으로 읽을 수 있는 지능적이고 신뢰할 수 있으며 완전한 모니터링 시스템인 HMI 인간-컴퓨터 상호 작용 인터페이스를 갖추고 있습니다.

6. 패널은 900-3000개의 과거 경보 정보를 기록하고 저장할 수 있어 결함 분석을 용이하게 하고 인력 및 물적 자원을 크게 절약합니다.

7. 풍부한 모니터링 모듈은 보다 포괄적인 모니터링 기능과 다단계 도메인 값 설계를 제공하여 잠재적인 위험을 사전에 식별합니다.

8. 핫스왑 가능 스위치, 내장형 건식 절연 변압기, 낙뢰 보호 모듈 및 EPO/REPO 원격 전원 차단 모듈을 포함한 풍부한 액세서리.

9. 구조가 참신하다. 모든 부품은 수입 CNC 장비로 가공됩니다. 각 프로세스는 각 부품의 처리 정확성을 보장하기 위해 엄격하게 검사되었습니다.

10. 고품질 콜드 레일 강판, 한국에서 수입한 알루미늄-아연 코팅 판, 튄 자국 없는 아연 도금 판으로 제작되어 신뢰할 수 있는 품질입니다. 외부 표면은 정전기로 분사되었으며 국제 선진 수준에 도달했습니다.

11. 캐비닛 볼륨을 늘리고 168개 회로를 지원하며 바닥 공간을 줄이는 고정밀 및 고집적 모듈을 사용하는 고밀도, 고집적입니다.

12. 전체 부하 전류의 최소 1.73배를 안전하게 견딜 수 있는 고품질 핵심 구성 요소 솔루션을 사용하여 높은 신뢰성을 제공하여 안전성, 신뢰성 및 품질 보증을 보장합니다.

13. 고성능, 고강도 캐비닛, 캐비닛 기둥은 Ω 굽은 프로파일로 만들어졌으며 내부는 안전하고 난연성인 ISV 플라스틱 패널로 만들어졌습니다.

14. 표준 Modbus 통신 프로토콜을 채택하고 RS232, RS485 및 기타 네트워크 인터페이스를 지원하며 원격 실시간 모니터링을 지원합니다.

15. 세 가지 주요 관리 기능: 안전 관리, 운영 비용 관리, 배전 모니터링 관리, 지능형 관리 및 간단한 작동.

16. 종합 경보 및 고급 다층 경보 설정은 잠재적인 정전을 방지하여 조기 대응 조치를 보장하고 사용자 오작동으로 인한 국지적 정전 사고를 줄이며 정밀한 배전을 달성합니다.

17. 고급 또는 포괄적인 시스템을 사용하여 회로의 전력 소비 및 누출을 모니터링하고 추적합니다. 각 부하에 대한 차폐 출력 케이블은 EMI 및 RFI를 줄입니다.

신청:

주로 IDC 데이터 센터 또는 통신, 금융, 정부 및 IT와 같은 산업 기업과 같은 중요한 고객에게 네트워크 서버와 같은 중요한 장비에 대한 배전, 배전 회로 보호, 측정, 관리 및 컴퓨터 접지 및 기타 서비스를 제공하는 데 사용됩니다. 높은 전원 공급 요구 사항과 무정전 전원 공급이 필요한 분야.

기능:

완벽한 모니터링/모니터링 기능

1. 배전 캐비닛의 총 입력과 각 지점의 전압, 전류, 주파수, 전력, 전기 및 기타 매개 변수를 실시간으로 모니터링하여 국지적 지능형 모니터링을 달성합니다.

2. 각 스위치의 스위칭 상태를 감지하고 고조파 함량, 에너지 관리, 과거 추세, 부하 곡선 등을 표시 및 관리합니다.

3. 실시간 데이터 표시, 실시간 경보, 추세 곡선, 통신 네트워크 진단, 데이터베이스 기록, 보안 관리, 통계 분석 및 보고서, 데이터 클라우드 공개 등

4. 풍부한 모니터링 모듈은 보다 포괄적인 모니터링 기능과 다단계 도메인 값 설계를 제공하여 잠재적인 위험을 사전에 식별합니다.

고급 알람/알람 기능

1. 청각 및 시각 경보와 원격 모니터링 인터페이스가 있으며 고급 다층 경보는 각 부하 용량 경보, 과부하 경보 및 과전압 경보를 사전 설정하여 잠재적인 정전을 방지합니다.

2. 주 회로 및 분기 회로 과전압, 저전압, 과부하, 주파수 초과 제한, 비정상적인 제로 접지 전압, 회로 차단기 및 기타 오류에 대한 청각 및 시각적 경보를 지원합니다.

3. 실시간 위험 경고 기능을 갖추고 있어 시스템 이상을 실시간으로 통보하고 잠재적인 위험을 방지할 수 있습니다.

4. 패널은 900-3000개의 과거 경보 정보를 기록하고 저장할 수 있어 결함 분석을 용이하게 하고 인력 및 물적 자원을 크게 절약합니다.

확실한 보호 기능

1. 누출 수집 장치와 함께 사용하여 온라인 누출 모니터링 및 누출 보호 기능과 실시간 안전 모니터링을 실현할 수 있습니다.

2. 서지 방지, 번개 방지(선택 사항); 과전류 보호, 비상 전원 차단 보호, 과열 차단 보호.

3. 전원 공급 장치의 신뢰성을 보장하기 위해 안정적인 접지 시스템 및 과전압 보호 회로를 구성하십시오. 다양한 전원 공급 장치 솔루션의 사용자 정의를 지원하고 중복 시스템을 실현합니다.

기타 기능

1. 7인치 인간-기계 교환 정보 인터페이스와 대형 컬러 LCD 화면을 갖추고 있어 작업자에게 편의성을 제공하고 실시간 쿼리 및 모니터링을 용이하게 하며 결함 및 작동 위험을 사전에 감지할 수 있습니다.

2. 다양한 컴퓨터실 모니터링 시스템과 호환되는 지능형 모니터링 기능을 갖추고 있어 운영 및 전력 관리를 더욱 효율적으로 만듭니다.

3. 유연한 확장성, 스위치 채널 수는 전원 중단 없이 언제든지 교체 및 확장이 가능합니다. 핫스왑이 가능하고 조정 가능한 위상 스위치와 온라인 위상 조정은 선택 사항일 수 있습니다. .

4. 고도의 모듈식 설계로 각 기능 유닛에 설치된 입출고 라인 차단기는 순서대로 층별로 배열되어 있어 빠르고 쉬운 설치 및 고장 유지 관리가 매우 편리합니다.

5. 우수한 성능과 고집적 제품은 장비의보다 안정적이고 안전한 작동을 보장합니다.

CPSY® 정밀 배전 세부정보

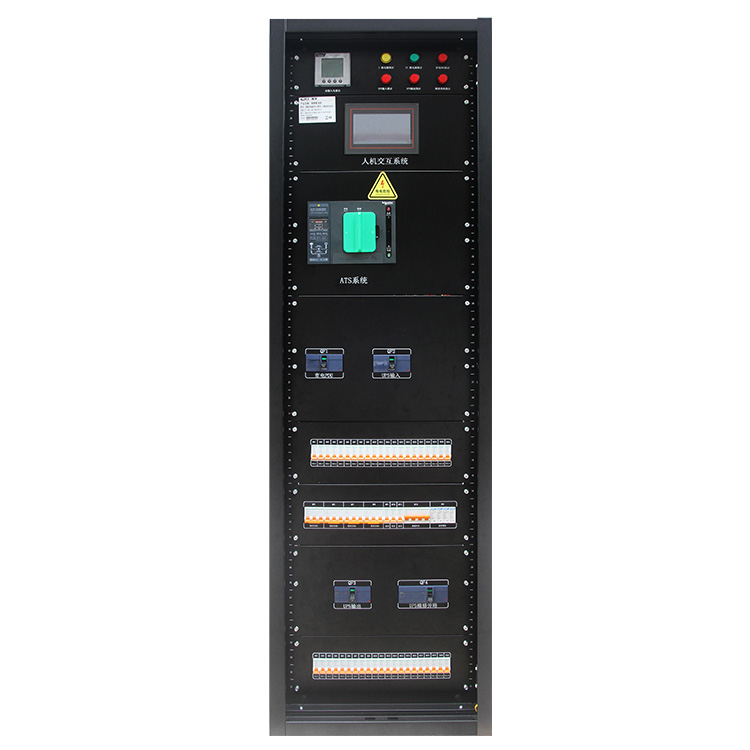

Shangyu CPSY® 정밀 배전 캐비닛은 발전소, 변전소, 산업 및 광업 기업, 통신, 은행, 금융, 정부 및 IDC 데이터 센터 또는 기업과 같은 중요한 전력 사용자에게 AC 50Hz, 최대 작동 전압 660V, 최대 작동에 적합합니다. 배전 시스템의 최대 전류는 5000A입니다. 기계실 배전, 모터 제어 및 조명 및 기타 배전 장비의 전력 변환 및 배전 제어에 사용됩니다. 이는 이중 채널 전력 분배를 채택하고 전력망 시스템에서 그리드 전력과 그리드 전력 또는 그리드 전력과 백업 전력 시동 사이를 전환하는 데 사용될 수 있습니다. 전원 공급 장치에 지속적으로 전력을 공급하고 전기 장비를 사용하여 전원 공급 장치의 신뢰성을 보장하십시오.

정밀 배전 캐비닛은 누출 수집 장치와 함께 사용하여 온라인 누출 모니터링 기능을 실현할 수 있습니다. 동시에 온도 센서 액세서리와 함께 사용하면 컬럼 헤드 캐비닛의 온도를 실시간으로 모니터링할 수 있어 컴퓨터실의 전원 공급 시스템의 안전성이 향상됩니다. 차단 용량이 높고 동적 및 열 안정성이 좋습니다. 구조가 진보되고 합리적이며 전기 구성이 실용적이고 직렬이며 다용도이며 다양한 구성 단위를 임의로 결합할 수 있으며 하나의 캐비닛이 많은 회로를 수용할 수 있어 바닥 공간이 절약되고 외관이 아름답으며 보호 수준이 높으며 안전하고 신뢰할 수 있으며 장점이 있습니다. 유지보수가 용이하여 UPS 업계의 시스템 통합업체에게 꼭 필요한 제품입니다. 이 제품은 IEC439 및 GB/T251 "저전압 인출형 개폐기 전체 세트" 표준을 준수합니다. 컴퓨터실에 없어서는 안될 제품입니다. UPS와 긴밀하게 작동하며 크기를 맞춤화할 수 있으며 분전함 형태로도 제작할 수 있습니다. 구체적인 배전 계획은 프로젝트에 따라 다릅니다.

동료와 비교할 때 CPSY® Precision Power Distribution의 장점은 다음과 같습니다.

●신뢰성:

1. 모든 구성 요소는 표준화되고 수입된 CNC 장비를 사용하여 가공되며 제조업체에서 테스트됩니다.

2. 고품질 콜드 레일 강판, 한국에서 수입한 알루미늄-아연 코팅 판, 아연 튄 자국이 없는 아연 도금 판으로 만들어졌습니다. 외부 표면은 정전기로 분사되었으며 국제 선진 수준에 도달했습니다.

3. 신뢰성이 높은 컴퓨터 마더보드는 시스템의 다양한 작동 매개변수를 종합적으로 모니터링하고 이를 HMI를 통해 종합적으로 표시하여 배전 캐비닛이 차지하는 공간을 줄이고 배전 캐비닛의 부피 비율을 높입니다.

●안전:

1. 이중 도어 패널 보호 설계로 감전을 방지하고 작업자의 안전을 보장합니다.

2. 루프 과부하, 과전압, 저전압, 3상 불균형, 절연 변압기 과열, 낙뢰 보호 실패 및 기타 매개변수에 대한 다층 경보를 설정합니다.

●간단함:

1. 조립식 구성 요소와 표준화된 19인치 42U IT/서버 캐비닛 설계를 사용하므로 설치가 간단하고 빠르며 컴퓨터실 레이아웃과 더 잘 호환됩니다.

2. 데이터 쿼리 및 설정을 용이하게 하는 대규모 인간-컴퓨터 상호 작용 인터페이스를 갖추고 있으며 다양한 전압, 전류, 주파수, 전력 및 기타 매개변수를 실시간으로 모니터링하여 국지적 지능형 모니터링을 달성할 수 있습니다.

3. 핫스왑 가능한 조정 가능한 위상 버스 시스템은 온라인으로 교체 및 확장되어 시스템의 중단 없는 작동을 보장할 수 있습니다.

●풍부함:

1. 옵션인 핫스왑 가능 스위치, 내장형 건식 절연 변압기, 낙뢰 보호 모듈 및 EPO/REPO 원격 전원 차단 모듈을 포함한 풍부한 액세서리.

2. RS232, RS485 및 기타 네트워크 인터페이스를 지원하는 표준 Modbus 통신 프로토콜을 사용하여 백엔드 시스템과 유연하게 일치하는 다양한 통신 방법

3. 다중 전원 공급 장치 솔루션의 사용자 정의를 지원하고 이중화 시스템을 구현할 수 있습니다.

●관리 용이:

1. 완벽한 모니터링 시스템을 통해 전산실 관리자는 장비의 작동 상태를 실시간으로 제어할 수 있어 관리가 더욱 쉬워집니다.

2. 설치 공간을 절약하고 핫스왑 가능한 조정 가능한 위상 버스 시스템을 완성하기 위해 고정밀 및 고집적 모듈형 설계를 채택합니다.

3. 배전 감시 및 관리 외에 운영비 관리, 안전관리 기능도 갖췄다. 지능적이고 관리가 쉽고 작동이 간편하여 배전 시스템의 신뢰성을 향상시키고 위험을 줄입니다.

이용 약관

1. 주변 공기 온도는 +40℃ 이상, -5℃ 이상이어야 합니다. 24시간 이내의 평균온도는 +35℃를 초과해서는 안 됩니다.

2. 실내 설치 및 사용 시 사용 장소의 고도는 2000M를 초과하지 않아야 합니다.

3. 주변 공기의 상대 습도는 최대 온도가 +40°C일 때 50%를 초과해서는 안 되며, 더 낮은 온도에서는 더 큰 상대 습도가 허용됩니다. (예: +20°C에서 90%) 온도 변화로 인해 가끔 발생할 수 있는 결로의 영향을 고려해야 합니다.

4. 장비 설치 시 수직면과의 기울기는 5%를 넘지 않도록 하십시오. 장비는 진동이나 충격이 심한 곳, 전기 부품이 부식되지 않는 곳에 설치해야 합니다.

5. 사용자에게 특별한 요구 사항이 있는 경우 제조업체와 협상할 수 있습니다.

재료 재료는 주로 다음과 같습니다.

시중에 판매되는 분전함의 80%가 냉간압연강판 소재로 제작되어 강하고 내구성이 뛰어납니다.

스테인레스 강판은 방청 기능이 뛰어나고 배전함의 내구성이 더 좋습니다.

적용 가능한 표준:

GB 7251.1-2013 저전압 전체 개폐 장치 및 제어 장비

GB/T 7251.12-2013 저전압 전체 개폐 장치 및 제어 장비

GB 7251.8-2005 저전압 개폐 장치 및 제어 장비 전체 세트 지능형 전체 장비 세트에 대한 일반 기술 요구 사항

견적요청

1. 배전 캐비닛의 주요 분류는 무엇입니까?

컴퓨터실 배전 캐비닛은 일반적으로 배전 캐비닛 → 지능형 배전 캐비닛 → 지능형 정밀 배전 캐비닛의 세 가지 수준으로 나뉩니다.

---재료에 따라 배전 캐비닛은 목재와 금속의 두 가지 유형으로 나눌 수 있습니다. 금속 배전 캐비닛의 보호 수준이 약간 높기 때문에 대부분이 금속으로 만들어집니다.

- 구조적 특성과 용도에 따라 배전 캐비닛은 보호 배전 캐비닛, 서랍형 배전 캐비닛 등으로 나눌 수 있습니다.

1) 보호형 배전함은 폐쇄형 배전함(보호/밀폐형 배전함)이라고도 하며, 설치면을 제외한 모든 면이 밀폐된 저전압 배전함을 의미합니다. 이러한 종류의 배전 캐비닛의 스위치, 보호, 모니터링 및 제어와 같은 전기 구성 요소는 강철 또는 절연 재료로 만들어진 폐쇄 쉘에 설치되며 벽 위 또는 밖에 설치할 수 있습니다. 분배 캐비닛의 각 회로 사이에 절연 조치가 없을 수도 있고 접지된 금속판이나 절연판을 사용하여 절연할 수도 있습니다. 일반적으로 도어와 메인 스위치의 작동을 위한 기계적 인터록이 있습니다. 제어, 측정, 신호 및 기타 전기 장치가 패널에 설치된 보호 데스크탑 배전 캐비닛(예: 콘솔)도 있습니다. 보호 배전 캐비닛의 구성 요소는 보호판으로 격리되어 있으며 수준이 더 높습니다. 주로 공정현장의 배전장치로 사용됩니다.

2) 서랍형 배전 캐비닛(서랍형 스위치 캐비닛이라고도 함). 이러한 유형의 분배 캐비닛은 강철판을 사용하여 폐쇄형 쉘을 만들고, 들어오고 나가는 회로의 전기 구성 요소가 풀아웃 서랍에 설치되어 특정 전원 공급 장치 작업을 완료할 수 있는 기능 장치를 형성합니다. 기능 장치는 접지된 금속판이나 플라스틱으로 만들어진 기능성 보드에 의해 버스바 또는 케이블과 분리되어 버스바, 기능 장치 및 케이블의 세 영역을 형성합니다. 각 기능 단위 사이에는 격리 조치도 있습니다.

이러한 종류의 배전 캐비닛은 높은 신뢰성, 안전성, 호환성 및 상호 호환성을 갖추고 있습니다. 비교적 진보된 배전 캐비닛입니다. 현재 생산되는 대부분의 배전 캐비닛은 전원 공급 장치를 제어하는 ​​데 사용할 수 있는 서랍형 스위치 캐비닛입니다. 더 높은 중앙 집중식 배전 제어 또는 더 높은 전원 공급 신뢰성이 필요한 산업 및 광업 기업과 고층 건물.

3) 전원 조명 배전 캐비닛

전원 조명 분배 캐비닛은 폐쇄형 설치를 채택하고 사용 상황의 요구 사항에 따라 등급이 다릅니다. 전력 조명 분배 캐비닛은 주로 산업 및 광업 기업의 생산 현장에서 배전 제어와 같은 낮은 수준의 배전 장비로 사용됩니다.

4) 종종 스위치 보드 또는 배전반이라고 불리는 고정 패널 배전 캐비닛. 패널 차폐 기능이 있는 개방형 배전 캐비닛입니다. 전면에는 보호 기능이 있으며 후면과 측면도 충전부에 접촉할 수 있습니다. 보호 수준이 낮고 전원 공급 연속성과 신뢰성에 대한 요구 사항이 낮은 산업 및 광업 기업에서만 사용할 수 있습니다. 변전실의 중앙 집중식 전원 공급 장치. 고정 패널 배전 캐비닛은 배전 패널이라고도 합니다. 전면은 차폐 및 개폐에 사용할 수 있는 캐비닛 패널입니다. 뒷면과 측면이 열려 라이브 장치에 접근할 수 있습니다. 고정 패널 배전 캐비닛은 보호 수준이 낮으며 산업 및 광업 기업의 변압기실에 중앙 집중식 전원 공급 장치와 같이 고성능이 필요하지 않고 지속적인 전원 공급이 필요한 일부 상황에서만 사용할 수 있습니다.

2. 정밀 배전 캐비닛과 기존 배전 캐비닛의 주요 차이점은 다음과 같습니다.
