야외 통합 캐비닛

Shangyu CPSY®는 기존의 성숙한 응용 제품과 판매 제품의 설치, 디버깅, 유지 관리 및 관리 구현 경험을 결합하여 중요한 실외 네트워크 시스템에 맞게 지능형 실외 통합 캐비닛을 특별히 맞춤화합니다. 실외 통합 캐비닛은 UPS, 배전, 냉동, 캐비닛, 화재 방지 등과 같은 여러 하위 시스템을 포함한 데이터 센터 인프라 제품을 심층적으로 통합하고 모니터링 시스템을 통해 모든 시스템의 전반적인 관리를 달성하여 설계 및 구축 프로세스를 단순화합니다. 외부 상자, 내부 금속 공작물 및 액세서리 어셈블리로 구성된 두께 1.5mm 이상의 용융 아연 도금 시트를 채택합니다. 주로 DSLAM 하향 이동 지점, 무선 통신 기지국, 배전, 도시 교통, 차세대 5G 통신 시스템 및 네트워크에 사용됩니다. 포괄적인 비즈니스 액세스, 전송 교환소, 비상 통신 전송 등은 옥상, 거리, 산악 지역, 철도 주변, 고온 및 저온 환경과 같은 다양한 야외 장면에 적응하여 에너지 절약 및 배출 감소에 대한 고객의 요구를 충족합니다. 신속한 배포 및 다중 시나리오 적응이 필요합니다.

CPSY® 실외 통합 캐비닛

새로운 통신 사용자의 수가 늘어나고, 모바일 대역폭의 지속적인 개선과 통신 서비스의 혁신으로 인해 통신 네트워크 구축에 대한 수요가 계속해서 나타날 것입니다. 실외 통합 캐비닛은 통신 사이트 주요 장비의 통합 및 소형화, 지원 구성 요소의 모듈화, 에너지 절약 및 배출 감소의 산업 발전 추세로 인해 고객 사이트의 정보 획득 압력이 줄어들고 유연한 확장에 대한 고객 요구를 충족하도록 설계되었습니다. 그리고 빠른 레이아웃. 실외 통합 캐비닛은 매우 우수한 단열 성능을 가지며 통신 시스템에 사용되며 실외 기후 조건에서 내부 통신 장비에 대한 기계적 및 환경적 보호를 제공하는 A 캐비닛에 직접 사용됩니다. 공장에서 제작되어 운반 및 현장 설치가 용이하고, 허가된 인력이 출입 및 조작이 가능한 것이 특징입니다. 주요 장비, 시스템 전원 공급 장치, 통신 DC 배전, 환경 모니터링, 냉각 장비, 배터리 및 낙뢰 보호 접지를 통합할 수 있는 캐비닛이며, 기지국에 대한 실외 작업 환경 및 안전 관리를 제공하는 통합 캐비닛입니다.

Shangyu CPSY® 실외 통합 캐비닛은 외부 상자, 내부 판금 부품, 산업용 에어컨, 배전 장치, 스위칭 전원 공급 장치, UPS, 백업 배터리 및 기타 액세서리로 구성됩니다. 금속 기둥 프레임 샌드위치 구조를 채택하고 전체 재료는 냉간 압연/도금 아연/스테인리스 강판 + EPS/PU 샌드위치 패널 또는 두께가 다른 PEF 단열면입니다. 고품질 냉간 압연 강판 또는 스테인레스 스틸로 만들어졌습니다. 베이스는 두께 1.5mm 이상의 강철 복합 구조 또는 용융 아연 도금 판으로 만들어집니다. 표면은 정전기 방지 스프레이 플라스틱 처리 공정으로 만들어졌습니다. 내 충격성, 도난 방지 성능 및 노화 방지 기능이 우수하며 국가 인증을 통과했습니다. 방진 및 방수 등급은 IP56입니다. 캐비닛 도어는 도어 간격이 좁은 내장형 구조를 채택했습니다. 도어 개방 각도는 >110°입니다. 캐비닛 도어에는 제한 구조가 포함되어 있습니다. 도어 제한 장치는 도어가 "열림" 상태에 있을 때 제한 기능을 갖습니다. 도어 잠금 장치는 당김 막대와 잠금 장치의 3점 구조를 채택하여 구조가 견고하고 도난 방지에 강합니다. 캐비닛 내부는 기능에 따라 장비실과 배터리실로 구분됩니다. 실외 통합 캐비닛에는 다음이 포함됩니다. 1. 통신 기지국 실외 통합 캐비닛(장비 캐비닛, 전원 공급 장치 캐비닛, 배터리 캐비닛, 전원 캐비닛, 종합 캐비닛); 2. 라디오 및 텔레비전 실외 통합 OLT 캐비닛, 전원 및 전기 실외 캐비닛, 실외 광대역 액세스 캐비닛, 실외 네트워크 캐비닛, 실외 항온 캐비닛, 실외 방수 캐비닛, 실외 소형 모니터링 스테이션 캐비닛, 실외 비디오 감시 보안 캐비닛.

주요 기술 성과 지표

1. 사용 조건: 주변 온도 -40℃~+60℃. 온도가 너무 높을 경우 자외선 차단 커버를 씌우는 것이 좋습니다. 주변 습도 ≤95﹪ (+40℃에서); 대기압 70kPa~106kPa;

2. 캐비닛은 두 가지 유형으로 구분되는 샌드위치 구조를 채택합니다. 1. 이중층 판금 + PEF 단열면; 2. 판금 프레임 + 45mm 두께의 EPS/PU 샌드위치 패널.

3. 캐비닛 재질 : 1.5mm 두께의 냉간 압연 강판 / 아연 도금 판 / 알루미늄 판 / 스테인레스 강판 + 10-40mm 두께의 PEF 단열면 / 45mm 두께의 EPS 컬러 강철 샌드위치 패널, U 기둥 2mm, 내 하중 프레임 1.5 mm, 장식 및 방진 부품 1.2mm; 표면 처리: 탈지, 녹 제거 및 산세, 방청 인산염 처리(또는 아연 도금), 플라스틱 스프레이

4. 캐비닛 구성: 캐비닛 + 캐비닛 도어 + 베이스 + 상단 덮개 + 랙 + 캐비닛 잠금 장치, 광전지 + 에너지 저장 장치 + DC 충전 파일(옵션)

5. 캐비닛 유형: 1/2/3 유닛, 캐빈 1개, 전면 단일 도어 또는 전면 및 후면 도어(옵션)

6. 도어 및 도어 잠금 장치 : 캐비닛 도어는 도어 간격이 좁은 내장형 구조를 채택합니다. 문 열림 각도는 >110°이고 제한 구조는 강력한 도난 방지 특성을 가지고 있습니다. 도어 잠금 장치는 당김 막대와 잠금 장치, 자물쇠 또는 전자 잠금 장치(옵션)의 3점 구조를 채택합니다.

7. 기계적 강도: 캐비닛은 ≥600kg의 하중을 견딜 수 있고, 각 표면은 >980N의 수직 압력을 견딜 수 있으며, 도어가 열린 후 가장 바깥쪽 끝은 >200N의 수직 압력을 견딜 수 있습니다.

8. 접지선의 구리 코어 단면적은 >16-50㎟이어야 하며, 감지 저항은 <0.1Q이어야 합니다.

9. 케이블 진입 방법: 하단 입구 및 출구. AC 라인, DC 라인, 신호 라인 및 접지선은 별도로 라우팅하고 별도로 묶어야 합니다.

10. 장비 설치 방법: 19/21인치 조정 가능한 표준 랙을 장비 캐비닛에 설치합니다.

11. 냉각방식 : 열교환 또는 공조(AC1500W), 팬+에어컨

12. 맞춤형 서비스: 크기 맞춤화, 내부 구조 맞춤화, 캐비닛 색상 맞춤화, 기본 RAL7035 국제 회색, 전문 옥외 분말 분사

13. 설치 방법 : 실내 또는 실외, 캐비닛 바닥 두께 ≥2.0mm 용융 아연 도금 강판, 캐비닛 바닥 높이 ≥200mm, 동물 침해를 방지하기 위해 바닥 주위에 배플 설치

13. 주 회로 유형: 삼상 브리지, 이중 안티 스타; 정류기 부품: 사이리스터, 다이오드, 동일한 암에 있는 부품의 전류 불균일 계수: <0.15

15. 단일 캐비닛의 펄스 수: 6, 12, 24 펄스(정류기 변압기의 위상 변이와 결합된 여러 정류기 캐비닛은 동등한 36, 48, 60, 72 펄스를 형성할 수 있음)

16. 내전압: 접지 장치와 상자의 금속 가공물 사이의 내전압은 3000V(DC)/1min 이상입니다.

17. 온도 제어 시스템: 캐비닛 장비는 작업 시 많은 열을 발생시켜 캐비닛 내부 온도를 상승시켜 전자 부품의 서비스 수명을 단축시키고 심지어 가동 중지 시간을 초래합니다. 따라서 통신 장비의 정상적인 작동을 보장하고 동시에 전자 장비의 서비스 수명과 신뢰성을 향상시키기 위해 온도 제어 장비를 사용하여 캐비닛의 온도를 제어해야 합니다.

18. 절연 저항: 접지 장치와 상자의 금 공작물 사이의 절연 저항은 2X104M /500V(DC) 이상입니다.

19. 압축기 에어컨: DC 300W-1500W 에어컨(옵션)

20. 단열층 두께: 50mm, 우수한 단열 성능, 열전도율 <0.472/(m2.k); 캐비닛 보호 수준: IP56;

21. 모든 전도성 부스바 중첩은 Ral.6보다 거칠기, 25μm보다 평탄도가 우수하고 접촉 저항이 낮으며 전력 손실이 적도록 가공되었습니다.

22. 통합 캐비닛에는 컴퓨터 실에 필요한 냉동 시스템, 캐비닛 시스템, 배전 시스템, 무정전 전원 공급 장치, 동적 환경 모니터링 시스템 및 배선 시스템이 통합되어 있습니다. 이는 업계 및 방송 분야에서 미리 설정되어 있으며 데이터 센터 서비스의 신속한 출시 요구 사항을 충족하기 위해 현장에서 신속하게 엔지니어링할 수 있습니다.

CPSY® 실외 통합 캐비닛 매개변수(사양)

CPSY® 실외 통합 캐비닛 기능 및 응용

특징:

1. 잠금 해제 권한을 원격으로 승인하고, 도어 잠금 상태, 도어 잠금 개폐 시간, 잠금 해제 정보를 원격으로 모니터링하고 기록할 수 있습니다.

2. 캐비닛은 용접, 조립 및 조립 방법을 채택합니다. 구조는 단단히 용접되어 있으며 하중 지지력이 좋습니다. 산 꼭대기와 옥상의 다양한 시나리오에 설치하는 데 적합합니다. 확장 가능하며 타사 플랫폼에 연결할 수 있습니다.

3. 전체 CNC 가공을 사용하여 알루미늄 합금 또는 스테인레스 스틸 캐비닛을 형성하여 캐비닛의 국지적 과열을 효과적으로 방지합니다. 녹, 부식, 먼지, 햇빛 및 비를 방지하기 위해 전체 캐비닛에 플라스틱을 뿌리거나 페인트를 칠했습니다.

4. 통합 설계, 신속한 배포, 플러그 앤 플레이, 고집적, 작은 설치 공간, 짧은 건설 기간, 공간 절약, 쉬운 확장 및 마이그레이션, 낮은 건설 비용 및 낮은 전력 소비

5. 배전, 전력, 냉동 등의 모듈식 설계, 주문형 구성, 높은 신뢰성, 유지 관리가 필요 없음, 원클릭 시작 및 중지, 빠른 조립, 다중 시나리오 매칭; 다양한 전력 시스템 조합에 적응할 수 있어 업그레이드가 더욱 쉬워집니다.

6. 완전 밀봉 설계, 환경 친화적, 단열 및 에너지 절약, 우수한 성능, 절연 및 정전기 방지, 방진 및 부식 방지, 안전성 향상 및 정류기 장비의 서비스 수명 연장.

7. 고성능 방열 솔루션, 도어 장착형/측면 장착형 산업용 에어컨, 산업용 등급 환기 장비, 공기 냉각 및 단열층 설계, 안정적이고 신뢰할 수 있는, 긴 수명, 낮은 온도 및 일정한 온도와 습도 유지 보관함

8. 도난 방지 실외 캐비닛 도어 잠금 장치, IP56 높은 보호 수준은 가혹한 실외 환경과 다양한 유형의 날씨에 완벽하게 대처할 수 있습니다.

7. 완벽한 보호 조치, 캐비닛 내 공기 온도, 습도, 수온, 수압, 물 흐름, 누수, 공기량, 구성 요소 온도 등을 실시간으로 모니터링하므로 현장을 검사할 필요가 없습니다.

9. 도난 방지 스마트 도어 잠금 장치, 카메라 캡처; 상단이 아래로 기울어져 비를 막아주고, 케이블 입구의 방진망이 벌레와 먼지를 막아주며 청소와 수리가 용이하고 부식에 강합니다.

10. 안정적이고 신뢰할 수 있는 동적 환경 모니터링, 만능 경보 신호 감지, 실시간 경보 정보 보고; 정전, 정전, 출입통제, 온도, 습도, 연기, 침수, 배터리 전압 등과 같은 경보를 실현하고 업로드할 수 있습니다. (선택 사항) .

11. 최상위 디자인을 채택하여 단일 캐비닛과 공동 캐비닛의 구조는 동일하며 예약된 설치 인터페이스가 있습니다. 에어컨은 필요에 따라 늘리거나 줄일 수 있습니다. 제품은 확장이 쉽고 압력과 변형을 견딜 수 있습니다. 부품 압입 피팅은 균형 잡힌 고정력 설계와 이중 절연을 채택합니다.

12. 고효율 정류 모듈, 온도 제어 설계 및 현장 수준 에너지 효율성 분석 및 관리 기능을 갖춘 지능형 원클릭 디버깅, 효율적인 작동으로 작업 효율성이 향상됩니다.

13. 맞춤화를 수용하고, 다양한 프로젝트의 다양한 특성을 결합하고, 환경을 사용하여 현장 요구 사항에 더욱 부합하도록 맞춤화하고, 적시에 효율적으로 고객 만족을 달성합니다.

14. 캐비닛은 대용량, 다중 도어 구조, 유연한 내부 설치 공간 및 외관 디자인, 쉬운 설치 및 유지 관리를 갖추고 있으며 캐비닛의 근단 모니터링 및 응답이 보다 시의적절하고 정확하며 효과적입니다.

15. 다양한 주변 장치를 지원하는 카테고리 6 인터페이스가 표준으로 제공됩니다. 외부 비상 전원 공급 인터페이스는 예약되어 있으며, 정전 시 외부 전원 공급 시스템을 통해 내부 장치에 전원을 공급할 수 있습니다.

16. 난연성 케이블, 옵션인 AC 배전 장치 또는 DC 배전 장치(DC-48V 조명 기구)를 사용하십시오. 백업 전원 공급 장치로 리튬 배터리/납산 배터리 옵션(옵션)

17. 합리적인 레이아웃, 유연한 배선 방법, 케이블 도입의 쉬운 작동 및 유지 관리, 케이블 홈통 및 케이블 관리 랙과 같은 고정 및 접지를 갖춘 통합 전기 배선 및 AC/DC 배전 시스템.

18. 캐비닛의 케이블 인입 방법은 아래쪽부터 입니다. 전원 케이블, 신호 케이블, 광 케이블은 독립적인 케이블 삽입 구멍을 갖고 있어 서로 간섭하지 않습니다.

19. 캐비닛의 주요 장비, 온도 제어 장비 및 배선 모듈은 향후 등급 유지 관리가 용이하도록 별도의 구획으로 설계되었습니다.

20. 고효율 실외 전원 공급 장치 솔루션, 간단한 사이트 구축, 컴팩트한 시스템 구조, 캐비닛은 신속한 조립을 지원하고 다중 에너지 입력 및 출력을 지원하므로 사이트 선택 및 구축이 더 간단해집니다.

21. 시간 기반 및 지역 보고서로 분류된 지능형 경보는 여러 유형의 정보를 수집할 수 있으며 부지 제거 프로젝트의 전반적인 기술 요구 사항을 충족할 수 있습니다. 로컬 알람은 원격 알람, 고정밀 원격 중앙 모니터링 및 원격 알람 지원 페이지, 이메일 및 문자 메시지에 연결됩니다.

22. 지능형 연결, 문 열림은 조명 및 사진 촬영과 연결됩니다. 온도센서가 연동되어 에어컨 시동 및 정지, 온도센서+에어컨 상태가 연동되어 비상환기, 온도센서+연기센서가 연동되어 소화가 가능합니다.

23. 지능형 감지: 캐비닛 수준 액세스 제어 전자 잠금 장치 및 도어 자기 센서, 다양한 승인된 도어 개방 방법, 지문, 얼굴 및 비밀번호, 청각 및 시각 경보 옵션 및 카메라와 결합

24. 모든 사이트 사용자를 위한 지능형 운영 및 유지 관리는 원격 사이트 운영 모니터링 및 데이터 수집은 물론 운영 보고서 생성, 모바일 앱 지원, 실시간 오류 예측 및 신속한 위치 파악을 실현하여 운영 및 유지 관리 담당자가 기본에 집중할 수 있도록 지원합니다. 적시에 문제를 해결하고 소수의 인력으로 문제를 해결할 수 있습니다. 그리고 원격 운영 및 유지 관리를 위해 시스템 엔지니어가 언제든지 온라인 지원을 제공하며 운영 및 유지 관리 지원 시스템이 더욱 지능화되었습니다.

제품표준

자물쇠의 파손 방지 성능은 GA/T 73-1994의 클래스 B 요구 사항을 충족합니다.

GB 4208-2008의 IP55 요구 사항을 충족합니다.

GB 4208-2008의 IP45 요구 사항을 충족합니다.

통신 시스템에 대한 업계 표준 YD/T1537-2015 실외 캐비닛 테스트를 준수합니다.

표준 YD 5083-2005/YD5096-2005 통신 장비 내진 성능 테스트 사양을 준수합니다.

GB5169.7 난연성 테스트 A 요구 사항을 준수합니다.

국가 표준 GB7260.1의 수소 방전 구멍 면적 요구 사항을 준수합니다.

GA/T 73-1994 "기계식 도난 방지 잠금 장치"의 파손 방지에 대한 클래스 B 요구 사항을 충족합니다.

신청:

ETC 고속 논스톱 요금 징수 시스템, 고속철도, 네트워크 통신, 고속도로, 국가 그리드, 도시 지하철, 환경 모니터링, 차세대 3G 시스템을 포함한 무선 통신 기지국, 통신/네트워크 통합 서비스에 널리 사용됩니다. , 접속/전송 교환국, 비상 통신/전송 등, 화학 산업, 제련, 제지, 수소 생산, 석유, 광업, 군사 산업, 과학 연구, 라디오 및 텔레비전, 모니터링 스테이션, 전력, 에너지, 운송, 보안, 전력 증폭기, 프로젝션, 조명 제어 및 기타 산업, 비즈니스 아울렛(통신, 금융, 에너지, 라디오 및 텔레비전, 소매), 중소기업, 대기업 지점, 정부, 교육, 의료, 클라우드 컴퓨팅 엣지 데이터 센터, 산업 및 상업용 비상 전원 공급 장치, 피크 이동, 피크 저감 및 밸리 필링, 시스템 확장, 새로운 에너지 평활화 출력, 부하에 고전력 DC 전력 제공 등과 같은 대부분의 애플리케이션 시나리오.

서비스 시스템:

1. 사전 판매 제품 샘플

--전문 인력이 고객 요구에 대한 심층적인 연구를 수행하고 고객 요구를 완전히 이해하며 무료로 도면을 설계 및 제작합니다.

--무료 제품 브로셔, 샘플, 테스트 보고서, 견적, 운송 연락처 및 기타 서비스 제공

2. 판매중인 건설 서비스

--고객이 요구하는 배송 시간에 따라 생산 일정을 조정합니다.

--생산 과정에서 품질 관리를 엄격하게 수행합니다.

--강력한 물류 지원

3. 판매 후 추적 서비스

--제품 품질 의견 추적 및 처리 문제 해결을 돕기 위해 사용자를 재방문합니다.

--건설 제품에 대한 테스트 서비스를 제공하고 누락된 자재 및 예비 부품에 대해 건설 현장에 무료 특급 배송을 제공합니다.

설치 지침

1. 네트워크 계획의 필요에 따라 통합 캐비닛을 지상, 지붕, 길가, 언덕 및 기타 지역에 설치할 수 있습니다. 지면 가까이나 머리 위에 설치할 수 있습니다. 홍수가 발생하기 쉬운 지역에 설치할 경우 홍수 예방 요구 사항을 고려해야 합니다.

구조가 간단하기 때문에 완전 조립(완전 배송 현장에서 리프팅)과 조립(부품 배송 현장에서 조립)의 두 가지 조립 방법을 지원합니다.

조립식: 필요에 따라 조립식 통합 캐비닛이 통합되어 생산 공장 및 창고에 설치됩니다. 육상 운송, 해상 운송 또는 항공 운송의 요구 사항을 충족할 수 있으며 운송 중 충격, 진동 및 리프팅 요구 사항을 충족할 수 있습니다.

조립형: 필요에 따라 통합 캐비닛의 구성 요소를 표준화된 조립을 위해 현장으로 이동할 수 있습니다.

2. 통합 캐비닛의 전력이 클수록 더 두꺼운 케이블이 필요하며, 트렌치를 설계할 때 케이블의 단면적을 충분히 고려해야 합니다.

3. 실외 캐비닛은 하향 케이블 인입 방식을 사용합니다. 이물질 유입 방지를 위해 실외 캐비닛 측면에 케이블 진입 구멍이 없으며 케이블은 반드시 트렌치를 통해 진입해야 합니다. 따라서 트렌치는 현장에서 미리 설정되어야 합니다.

4. 올인원 캐비닛은 하단 케이블 인입구를 사용하며 트렌치는 이물질이 유입되는 것을 방지하기 위해 필요한 방진 및 설치류 방지 설계를 갖추어야 합니다. 케이블 노화 및 단락을 방지하기 위해 트렌치에 필요한 방수 및 방습 설계가 필요하며 이는 실외 캐비닛의 정상적인 작동에 영향을 미칩니다.

5. 공기 습도가 95%일 때 캐비닛 도어를 열지 마십시오. 비가 오거나 습한 날씨에는 캐비닛 도어를 열거나 유지 관리 또는 정밀 검사 작업을 수행하지 마십시오.

6. 전문가만이 설치 작업을 수행할 수 있습니다. 설치 과정에서는 사용 설명서의 지침을 엄격히 따르십시오.

7. 설치 전 내부 및 외부 전단의 모든 스위치를 분리한 후 15분 정도 기다린 후 모두 전원이 꺼진 상태인지 확인하십시오.

8. 설치 과정에서 전원이 다시 켜지는 것을 방지하기 위해 연결이 끊어진 위치에 경고 표시를 남겨야 합니다. 필요한 접지 및 단락 연결이 필요합니다.

9. 충전부는 필요에 따라 취급하고 인명 피해를 방지하기 위해 절연재로 격리해야 합니다.

10. 입력 전원을 모두 차단한 후 35분 정도 기다린 후 점검을 위해 문을 열어주세요. 캐비닛 도어를 열기 전에 내부에 전원이 없는지 확인하세요.

11. 정상적인 상황에서는 정상적인 종료 절차를 사용하여 종료하십시오. 비상 상황에서는 신속한 대응을 보장하고 사람의 안전과 장비를 보호하기 위해 비상 정지를 사용해야 합니다.

12. 부지를 선정할 때에는 일반적으로 통풍이 잘 되는 장소를 선정하여 개방된 장소나 바닥에 설치한다. 일반적으로 주거용 복도나 주거실에 설치하는 것은 적합하지 않습니다. 그렇지 않으면 환기 및 열 방출 효과에 영향을 미치고 장비가 작동할 때 소음이 거주자에게 방해가 됩니다. .

13. 실외 통합 캐비닛의 구성 요소, 구성 요소, 부품, 보조 장비 및 설치 인터페이스는 모두 표준적이고 보편적이며 주로 금속 재료로 만들어집니다. 바닥 설치를 사용할 경우 신뢰할 수 있는 채널 강철 베이스 또는 시멘트를 제공해야 합니다. 피어는 저지대 및 먼지가 많은 지역에서 멀리 떨어져 있어야 하며 자격을 갖춘 접지 열이 있어야 합니다.

14. 외부 분해로 인한 도난을 방지하기 위해 캐비닛 외부에 노출된 나사가 없어야 합니다. 캐비닛에는 빗물 누출로 인한 부식을 더 잘 방지할 수 있는 기본 구조와 차양이 장착되어 있으며, 캐비닛 도어는 다중 클릭 잠금 모드를 사용해야 합니다.

CPSY® 실외 통합 캐비닛 세부정보

동료와 비교할 때 CPSY® Outdoor Integrated Cabinet의 장점은 다음과 같습니다.

●EMC/RFI 보호, 내진 레벨 8/9, 구조 캐비닛 도어 잠금 장치의 도난 방지 설계, 분해 불가, 높은 파손 방지 계수를 사용하여 높은 안전성을 제공합니다.

●냉간 가돌리늄 강판 또는 친환경 도금판으로 제작된 내화격리 안전 설계로 우수한 기계적 특성, 큰 하중 지지력, 컴팩트하고 합리적인 구조, 우수한 호환성을 갖추고 있습니다.

●상자는 자외선 차단, 비 차단, 내식성, 우수한 내화성, 단열성 및 내구성의 특성을 가지고 있습니다. 실외 환경에 완벽하게 적응할 수 있으며 사용 수명은 15년으로 공냉식보다 20% 이상 높습니다.

● 표준 19인치 또는 21/23/24인치 랙 디자인을 채택하거나 배터리 브래킷 등으로 설계되어 필요에 따라 확장이 가능하고 다양한 용도로 사용할 수 있습니다. 비표준 판금 고정 구조도 고객의 실제 상황에 따라 제작할 수 있습니다(옵션).

●높은 보호 수준, IP56 보호 수준, 저소음 항온 제어, 캐비닛 간 셀 온도 차이 ≤3℃, 판금 구조 및 용접 방법으로 방수, 방진, 부식 및 자외선 저항이 더욱 향상됩니다.

●설치가 간편하며 현장 요구사항에 따라 옥상이나 도로변에 유연하게 설치할 수 있습니다. 기후와 날씨에 대한 강한 내성을 가지고 있으며 다양한 저온 비와 눈, 높은 추위와 더위, 모래 폭풍, 바람이 많이 부는 지역에 적응할 수 있습니다.

●내화성 및 난연성 단열재(케이블, 고무 스트립, 단열면)를 사용하고 온도 제어 시스템(혼합 방열을 위한 팬, 열 교환기 또는 에어컨 사용)을 통합하여 캐비닛의 일정한 온도 효과를 달성합니다. .

●지능형 화재 연결 설계, PACK 수준 화재 방지, 근접 감지, 자동 소화 대응, 빠르고 정확하며 시기적절하고 효과적이어서 손실을 최소화할 수 있습니다.

●시간, 노동력, 공간을 절약합니다. 기존 캐비닛에 비해 옥외 일체형 캐비닛은 차지하는 면적이 90% 이상 줄어들고, 공사 기간이 이전 대비 1/10로 단축되었으며, 각 기능 모듈 간 유닛 수가 감소했습니다. 경로 실패 지점으로 인해 시스템 간의 호환성이 크게 향상됩니다.

●시각적 모니터링, 고집적도, 원격 중앙 집중 관리, 다중 전압 출력, n+1 백업 및 업계 유일의 환경 모니터링 IT 제품 정보 보안 인증을 통과했습니다.

● 무인 실시간 데이터 제어, 로컬 대형 화면, 모바일 APP 및 WEP 브라우저의 다중 채널 표시, 여러 영역 및 캐비닛의 중앙 집중식 네트워킹 지원.

●용접 구조와 실외 정전 분무 분말 공정을 사용하여 캐비닛의 기계적 강도, 강성 및 부식 방지 신뢰성을 보장합니다.

●더블 탭 보조 소스 변압기 설계, 1차측은 480Vac 또는 400Vac 전원 공급 장치에 연결할 수 있으며 2개의 주류 그리드 전압과 호환됩니다.

통합으로 운영자의 토지 임대료 및 관리 시스템 소프트웨어를 크게 줄일 수 있습니다.

●엔지니어링 설치가 매우 간단하고 모든 하위 시스템이 캐비닛에 사전 설치되어 있으며 공장에서 완전히 디버깅되고 제품이 전체적으로 포장되어 운송되며 현장 설치가 2시간 안에 완료됩니다.

실외 통합 캐비닛의 분류

--기능 분류에 따라 실외 통합 캐비닛은 장비 캐비닛(장비 캐빈)과 배터리 캐비닛(배터리 캐빈)으로 구분됩니다.

(1) 장비 캐비닛: 장비 캐비닛은 열 방출을 위해 에어컨 또는 환기를 사용합니다(열 교환기는 열 방출 장비로 사용할 수도 있음). MTBF≥50000h-250000h, 장비 캐비닛은 캐비닛 오른쪽에 배포됩니다. 장비 공간의 단열을 용이하게 하기 위해 칸막이로 배터리실과 분리됩니다.

(2) 배터리 캐비닛: 산업 및 상업 분야의 모든 고정 부하에 안정적인 에너지 공급을 제공하는 것을 목표로 배터리를 설치하는 데 사용됩니다. 제어 장치와의 인터페이스를 통해 다양한 애플리케이션을 유연하게 구성할 수 있으며 배터리 시스템의 작동 데이터를 다른 장비와 교환할 수 있습니다. 배터리 캐비닛은 공조 또는 반도체 냉각을 사용하여 열을 발산합니다. 캐비닛의 외부 패널에는 단열면을 붙여 단열 효과를 얻습니다. 캐비닛에는 햇빛 차단 및 방수 효과를 얻을 수 있는 차양도 장착되어 있습니다. 캐비닛에는 배터리에서 발생하는 유해 가스를 방출하는 배기 장치가 장착되어 있습니다.

---크기와 설치 및 운송 위치에 따라 일체형과 조립형의 두 가지 유형으로 나눌 수 있습니다.

전체 실외 통합 통신 컴퓨터실은 공장에서 조립되며 광대역 액세스 및 원격 모듈 컴퓨터실 프로젝트에 더 적합합니다.

조립식 전산실은 설치지점 현장에서 설치 및 시공이 가능하므로 어떠한 설치장소나 프로젝트에도 적용이 가능합니다.

--기능 분류에 따라 실외 통합 캐비닛은 IT 서비스 캐비닛과 ETC 캐비닛으로 구분됩니다.

IT 서비스 캐비닛은 데이터 센터 컴퓨터실에서 주로 서버와 스위치를 구성하는 데 사용됩니다.

ETC 캐비닛은 다음과 같은 특징을 가지고 있습니다.

(1) ETC 캐비닛은 햇빛 노출, 방진, 방수, 습기 방지, 곰팡이 방지, 염수 분무 방지, 녹 방지 등 다양한 복잡한 기후 환경에 적응해야 하며 바람과 지진에 강해야 합니다.

(2) 현장에 신속하게 설치할 수 있는 "조립식 모듈형"의 혁신적인 구조 설계가 채택되었습니다. 각 기능 모듈은 단계별로 설치되며 와이어 홈통, 구멍 및 플러그인 터미널이 예약됩니다. 장비는 설치가 쉽고 케이블 라우팅이 편리하고 아름답습니다.

(3) 전력 변환 공급 장치, UPS 전원 공급 장치(N+1) 및 배터리 장비, 공조 장비, 배전 장비, 네트워크 전송 장비, 환경 모니터링 장비, 낙뢰 보호, 화재 방지, 지능형 액세스 제어, 동적 환경 모니터링 데이터 통합 수집/알람/ 카메라 유닛, 지능형 온도 제어 등 여러 기능 모듈을 하나로 통합하고 도난 방지, 방진, 방수, 부식 방지, 고신뢰성, 고집적, 유지 관리 용이, 긴 전력의 특성을 갖습니다. 저장용량, 실시간 모니터링, 지능형 조기경보 등

(4) 주로 갠트리 차선 제어 기계, 산업용 스위치, 유료 시스템 PC 및 기타 장비를 위한 통합 스토리지를 제공하고 갠트리 장비에 안정적인 전원 공급 및 백업을 제공하여 주요 도로변 생산 장비의 안정적인 작동을 보장합니다.

(5) ETC 캐비닛에는 유료 시스템 PC, 차선 컨트롤러, 안테나 컨트롤러, RSU(Road Side Unit) 및 기타 업무 장비가 포함되어 있습니다. 여러 지방의 고속도로에는 고유한 특정 요구 사항이 있으며 단일 캐빈, 이중 캐빈 및 3개 캐빈 기계가 설계되었습니다. 만족할 수 있는 유형입니다.

(6) 원격 네트워크 관리 기능 Yitong Technology의 고속도로 통합 스마트 캐비닛이 지원하는 백엔드 장비 운영 및 유지 관리 관리 시스템은 당사자 A의 요구를 충족할 수 있으며 고속도로 통합 스마트 캐비닛의 장비 상태(장비 작동 상태, 인버터)를 원격으로 모니터링할 수 있습니다. 및 수정된 전원 공급 장치 작동 상태, 환경 상태, 도어 개폐 상태 등), 작업 이상 또는 장비 고장 처리(자동 검사, 활성 알람, 1000 로그 기록, GPS 위치 확인, 자동 장비 온라인 등), 실시간 시간 원격 관리(정보 조회, 매개변수 구성, 자동 동기화, 원격 스위치 제어 등).

- 수량 분류에 따라 실외 통합 캐비닛은 단일 캐빈 실외 통합 캐비닛, 이중 캐빈 실외 통합 캐비닛 및 3 캐빈 실외 통합 캐비닛으로 구분됩니다.

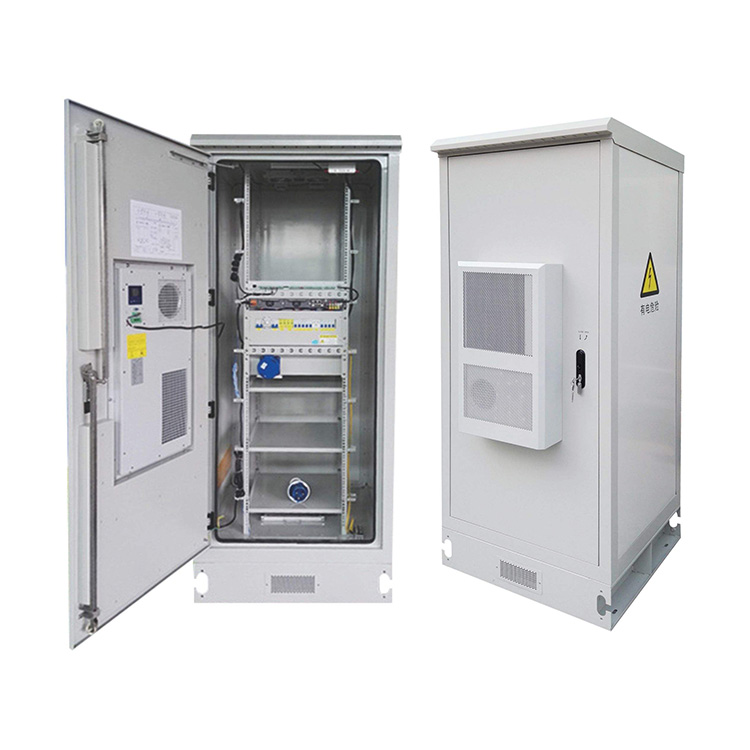

1. 단일 캐빈 실외 통합 캐비닛

단일 캐비닛 구성 형태: 캐비닛은 장비 구획 + 배터리 구획으로 구성된 다양한 기능 구획으로 구분됩니다. 일반적으로 장비 캐빈은 열 교환 유형 또는 공냉식 방식을 채택합니다. 배터리실은 실제 사용 장소의 기후 조건에 따라 직접 환기를 선택하거나 반도체 냉동 또는 에어컨 냉동을 사용할 수 있습니다.

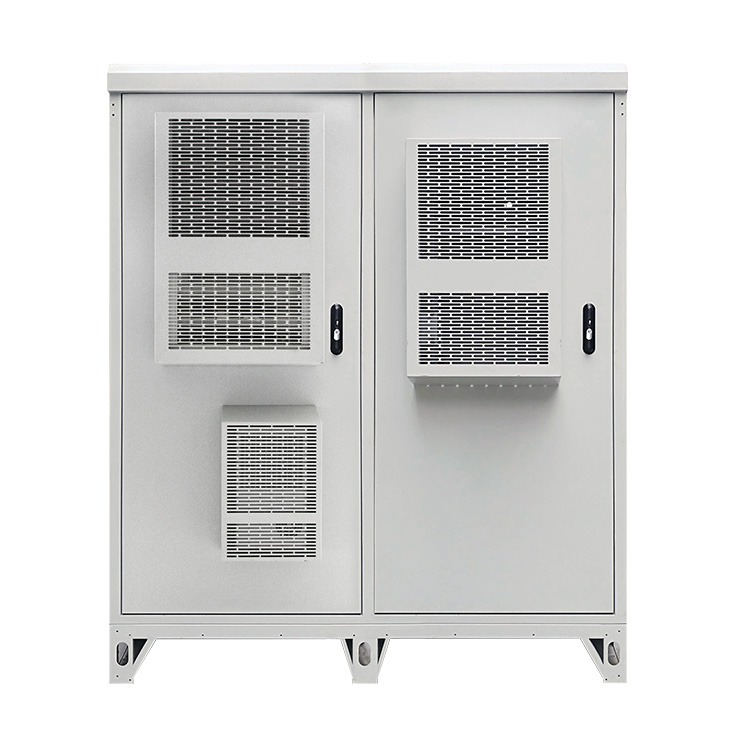

2. 더블 캐빈 야외 통합 캐비닛

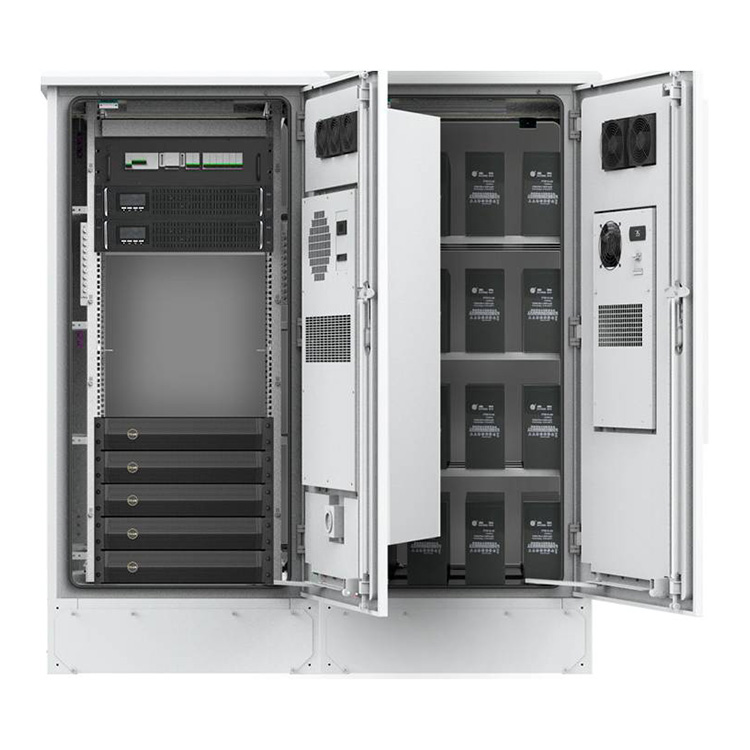

두 개의 캐비닛이 결합된 구성: 캐비닛은 서로 다른 기능 구획으로 나누어지고, 하나의 캐비닛은 장비 구획 + 배터리 구획으로 구성되고, 다른 캐비닛은 BBU 캐비닛입니다. 장비실은 일반적으로 열교환 또는 공랭식을 사용하며(장비 용도에 따라 공조도 사용할 수 있음), BBU에서는 공냉식 또는 열교환을 사용할 수 있습니다.

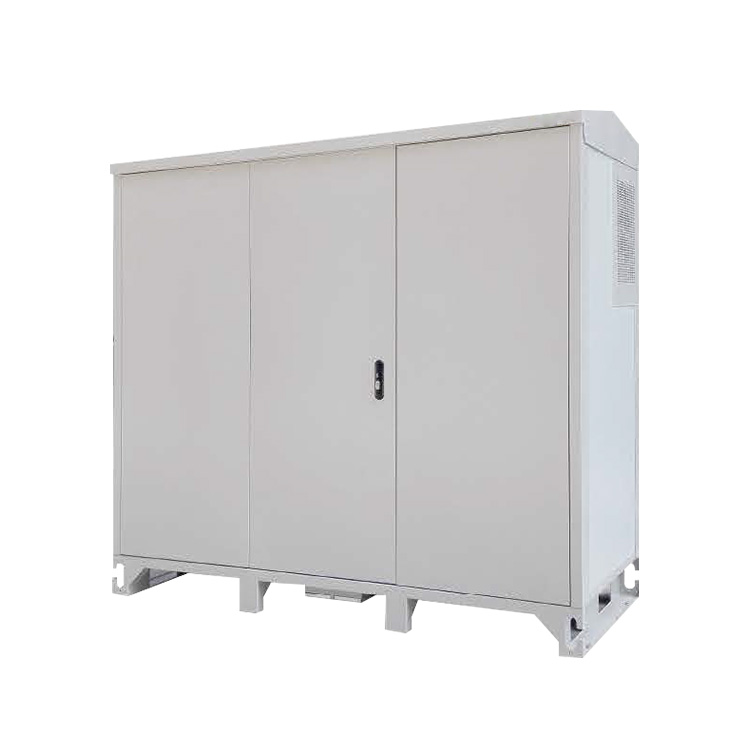

3. 더블 캐빈 야외 통합 캐비닛

GSM 네트워크 및 3G 네트워크와 같은 듀얼 네트워크 공유 기지국 또는 사이트의 구축 모델의 경우 사이트 용량이 크기 때문에 일반적으로 3개의 캐비닛이 사용됩니다. 일반적으로 장비 캐비닛 1 + 장비 캐비닛 2 + 배터리 캐비닛으로 구성됩니다. 장비실은 일반적으로 열교환 또는 공냉식을 사용하고 배터리실은 반도체 냉동 및 공조 냉동을 사용합니다.

실외 일체형 캐비닛 구성

캐비닛 본체, OLT 주요 장비, 내장형 DC 전원 공급 시스템, 배전 장치, 캐비닛 에어컨 및 냉각 시스템, UPS 전원 공급 장치, 백업 배터리 팩, ODF 광 분배 장치, 동적 환경 모니터링 장치, 캐비닛 조명 시스템 등으로 구성됩니다. .

OLT 실외 통합 캐비닛은 주거용 지하 주차장, 복도, 옥상, 녹지대 및 기타 시나리오에서 사용할 수 있습니다. 모듈형 디자인, 작은 크기 및 매우 간단한 설치를 채택합니다. 2~3명이서 장비 고정 및 설치를 쉽게 완료할 수 있습니다. 전체 캐비닛은 OLT 주요 장비, 임베디드 스위칭 전원 공급 장치(정류기 모듈), 백업 배터리, 냉각 시스템, ODF 광학 분배 및 기타 부품을 통합하여 단일 캐빈 또는 이중 캐빈으로 설계할 수 있으며 캐비닛은 고도로 통합되어 다음과 같은 장점이 있습니다. 녹색 환경 보호, 운영 비용 절감 및 간단한 건설;

(1) OLT 주요장비 : 19인치, 21인치 표준 OLT 주요장비 설치에 호환됩니다.

내장형 DC 전원 공급 시스템: 48V60A, 90A DC 전원 공급 시스템을 채택하고 전원 공급 시스템에 캐비닛 모니터링 통합 및 출력을 제공합니다. 배터리 팩용 모니터링 포트가 장착되어 있습니다.

(2) 배전 장치: 배전 장치는 오일 기계/주 전원 인터록 입력 스위치, 모바일 오일 기계 방수 인터페이스, B+C 레벨 낙뢰 보호 모듈, DC 출력 공기 스위치, AC 출력 공기 스위치, 유지 관리 소켓 등을 제공합니다. ;

(3) 에어컨 냉각 시스템: 방열을 위해 AC 압축기 에어컨과 보조 팬이 사용됩니다. 일반적으로 냉각 용량이 500W/1500W인 에어컨과 보조 팬을 사용하여 냉각 시스템을 구성합니다.

(4) 배터리 팩: 150Ah/12V 미만의 배터리 4개를 위한 설치 공간을 제공하며, 이는 단일 OLT 장치의 배터리 수명을 3시간 이상 충족할 수 있습니다.

(5) 동적 환경 모니터링 장치: 액세스 제어, 홍수, 연기, 주 전원 이상 및 온도 이상에 대한 경보를 제공하고 RS485 인터페이스를 사용하여 OLT 기본 장치에 연결하여 동적 환경 시스템에 모니터링 신호를 업로드합니다.

(6) ODF 광 분배 장치: 통합 12코어, 24코어, 36코어, 48코어, 72코어, 144코어, 288코어, 576코어 FC-FC 디스패칭 프레임, 종단에 사용됨 외부 광케이블과 장비 측면의 성공을 연결합니다.

(7) UPS 전원 공급 장치: 일반적으로 2KW 또는 3KW UPS 전원 공급 장치가 사용됩니다.

(8) 캐비닛 조명: 각각의 독립된 객실에는 48V/220V LED 조명 세트가 제공됩니다. 캐비닛 도어를 열면 LED 조명이 켜질 수 있습니다.

(1) OLT 주요장비

캐비닛 내부에는 스위칭 전원 공급 장치, 인버터 전원 공급 장치, 100AH ​​48V(철 리튬 배터리, 납 탄소 젤 배터리, 유지 관리가 필요 없는 납산 배터리, 젤 배터리 옵션), 전원 공급 장치 낙뢰 보호, 배전 장치, 동적이 포함되어 있습니다. 환경 모니터링, 카메라 장치, 물 없는 에어컨, 팬, 조명 및 센서. 캐비닛의 장치는 표준 19인치 설치를 채택하고 배선이 쉽습니다. 각 장치는 독립적으로 교체될 수 있습니다. 캐비닛은 실외 환경에서 사용하기에 적합하며 방수, 방진, 통풍 및 열 방출, 자외선 방지(노화 방지), 도난 방지 및 녹 방지 기능이 있습니다. 캐비닛에는 캐비닛의 목적 등을 나타내는 명확한 표시가 있습니다. 캐비닛의 크기는 지원 장비의 수와 크기에 따라 다릅니다. 장비 설치 및 유지 관리가 용이하도록 충분한 공간을 설계하고 확보합니다. 작동 온도 범위는 -40℃~+85℃, 작동 습도는 ≤95%RH입니다. 섀시 작동 전압 범위는 AC165~AC264V입니다. 보호 수준은 IP65를 준수합니다.

(2) 전원 분배 장치

캐비닛에는 3U 전원 분배 장치가 장착되어 있습니다. 배전 장치는 1채널 32A/2P 주전원 입력, 1채널 32A/2P 오일 발생기 입력(연동 기능 포함), 1채널 B레벨/2P 낙뢰 보호기, 2채널 32A/1P 및 4채널 지능형 회로 차단기 AC로 구성됩니다. 출력, 2채널 16A/1P DC 출력 및 동판이 전원 분배 장치를 구성하여 중앙에서 장비에 전원을 공급합니다.

(3) 에어컨 냉각 시스템

에너지 절약형 DC 무수식 가변 주파수 에어컨과 지능형 컨트롤러를 채택하여 주변 온도 변화에 따라 자동으로 감지 및 작동하고 전체 시스템의 작동 시간, 전력 소비, 이벤트 및 기록 데이터를 기록합니다. 데이터는 100개의 이벤트 정보, 1280개의 기록 데이터 기록을 저장할 수 있으며 256일간의 로그 정보를 쿼리할 수 있습니다.

에너지 절약형 DC 무수형 인버터 에어컨의 특징:

(Ⅰ) 공조냉동으로 생성된 응축수는 독특한 설계로 물을 응축기로 유도하고, 응축기의 열을 이용하여 물을 완전히 소모시키는 방식이다. 소모하지 않고 "자체 생산 및 자체 소비" 효과를 얻을 수 있습니다. 동시에 저온 응축수는 에어컨의 부하를 효과적으로 줄이고 압축기의 작동 전류를 줄여 에너지 절약 목적을 달성합니다.

(II) 컨셉이 참신하고 전반적인 기술 설계가 진보되었습니다. 기계부터 하드웨어까지, 제어부터 클라우드 플랫폼까지, 경쟁사보다 훨씬 뛰어납니다. 냉동 시스템의 합리적인 설계, 전기 부품의 선택, 물 펌핑 시스템의 완벽한 설계가 합리적이고 통합되어 있습니다. 간단한 설치방법 등의 설계로 응축수를 배출하지 않고도 장비를 냉각시킬 수 있습니다. 어떤 장소에도 적합하며 모든 배수 문제를 해결합니다. 첨부한 사진의 구조를 보면 알 수 있듯이 디자인이 정교하고 부품의 조화가 잘 되어 있으며, 통신과 전력 모두 호환이 가능합니다. 산업용 캐비닛의 방수 등급은 IP65 이상입니다.

(III) 무전압 경보 출력 및 RS485 통신 인터페이스가 제공됩니다.

(IV) 시스템은 고온/저온 보호 기능을 갖추고 있어 더욱 안전하게 사용할 수 있습니다.

(4) 배터리 팩

(Ⅰ) 납산 배터리 팩 - 실외 통합 캐비닛

1KVA 실외 캐비닛 시스템: 150Ah/12V 미만의 배터리 4개를 위한 설치 공간을 제공하여 단일 OLT 장치의 배터리 수명을 3시간 이상 충족할 수 있습니다.

(II) 리튬 인산철 배터리 팩 - 실외 용기

용량 : 46.08kWh ~ 69.12kWh, 107.5kWh ~ 215kWh, 1290kWh, 최대 1720kWh

전력: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, 최대 800kW

충전 및 방전 전류: 1C 속도 충전 및 방전, 여러 배터리 캐비닛을 병렬로 유연하게 연결할 수 있습니다.

(5) 동적 환경 모니터링 유닛

동적 환경 모니터링 시스템 구성: 동적 환경 모니터링 호스트, 터치스크린, 온도 및 습도, 에어컨 누출, UPS 모니터링, 전압 및 전력량계

1개의 10M/100M 이더넷 포트를 제공할 수 있습니다. GPRS+GPS 통신; 1 온도 및 습도 측정; 4 일반 아날로그 측정(AI); 2 AC 전압 감지; 1개의 배터리 팩 총 전압 측정; 8개의 디지털 디지털 입력(DI); 8개의 디지털 출력(DO); 4개의 직렬 포트(8개의 RS485 직렬 포트 및 2개의 RS232 직렬 포트 포함) 및 기타 기능.

(Ⅰ) 캐비닛 상태 감지 기능: 온도 및 습도 감지: 온도 및 습도 센서가 장착되어 로컬 디스플레이 온도 및 습도를 실시간으로 수집하고 캐비닛의 온도 및 습도 조건을 업로드합니다. 캐비닛의 온도가 너무 높으면 고온 경보가 업로드됩니다. 캐비닛 도어 상태 감지: 캐비닛 도어 상태 실시간 감지, 캐비닛 도어 불법 개방 및 경보; 캐비닛 도어가 열리면 도어 개방 경보가 보고됩니다. 연기 상태 감지: 캐비닛에 연기가 있는지 실시간으로 감지합니다. 캐비닛에 연기가 있으면 연기 경보가 업로드됩니다. 홍수 상태 감지: 캐비닛에 물이 있는지 실시간 감지합니다. 캐비닛에 물이 있으면 홍수 경보가 업로드됩니다.

(II) 인박스 장비 감지 기능: 피뢰기 상태 감지: 피뢰기 상태를 실시간으로 감지합니다. 220V 강전류 감지 및 모니터링: 전압 상태를 실시간 모니터링 및 업로드합니다. 주전원이 차단되면 주전원 차단 경보가 업로드됩니다. 배터리 팩 감지 및 모니터링: 전압 상태를 실시간 모니터링 및 업로드합니다. 배터리 팩 전압이 너무 낮으면 배터리 팩 전압 부족 경보가 업로드됩니다. 장비 상태 감지: RS485 또는 RS232를 통해 4채널 장비의 데이터를 읽고 데이터 센터에 업로드합니다.

(III) 원격 제어 기능: 온도 제어: 무수식 에어컨의 시작 및 중지를 원격으로 제어할 수 있습니다. 팬 제어: 팬을 원격으로 시작하고 중지할 수 있습니다. 조명 제어: 전등 스위치를 원격으로 제어할 수 있습니다. 차단기 제어 : 원격으로 정전 및 재시동이 가능합니다. 재설정 제어: 시스템 재설정을 원격으로 제어할 수 있습니다.

(6) ODF 광분배 장치

통합 12코어, 24코어, 36코어, 48코어, 72코어, 144코어, 288코어, 576코어 FC-FC 디스패칭 랙, 외부 광케이블 종단 및 장비측 피그테일 종단에 사용됨 .

(7) 무정전 인버터 전원 공급 장치

캐비닛에는 장비에 전원을 공급하기 위한 2KVA/3KVA/6KVA 무정전 인버터 전원 공급 장치가 장착되어 있습니다. UPS 전원 공급 장치의 특징:

(Ⅰ) 순수 사인파 출력, 제로 변환 시간, 부하의 중단 없는 작동 신뢰성을 효과적으로 보장합니다.

(II) CPU 마이크로프로세서 제어, 인버터 전원 시스템 자가 진단 및 자가 보호를 통해 UPS의 서비스 수명을 크게 연장합니다.

(III) 주전원이 끊어지면 지능형 관리, 자동 데이터 저장을 실현할 수 있습니다.

(IV) 배터리 온라인 관리는 배터리 수명을 크게 연장하고 사용자 투자를 보호합니다.

(Ⅴ) DC 시동, 주전원이 필요하지 않으며 배터리를 사용하여 UPS를 시동하고 기계를 로드할 수 있습니다.

(VI) 전천후 EMI/RFI 필터는 노이즈로 인한 데이터 오류를 방지합니다.

(Ⅶ) 발전기와 함께 사용하면 발전기에서 발생하는 불량 전력을 효과적으로 정화할 수 있습니다.

(VIII) SPWM 펄스 폭 변조 기술과 IGBT 전력 모듈을 사용하여 강력한 간섭 방지 및 순수한 출력 파형을 갖습니다.

(Ⅸ) 충전 속도가 빠르고, 장기간 사용 시 초기 충전 전류는 약 5~10A 정도 제공할 수 있습니다. (10) 친환경적이고 환경 친화적인 전원 공급 장치, 입력 역률은 95% 이상으로 높아 전력망 오염을 방지합니다.

(8) 캐비닛 조명

각각의 독립된 캐빈에는 48V/220V LED 조명 세트가 제공되며, 캐비닛 도어를 열면 켜질 수 있습니다.

화재 보안 시스템: 연기 감지기, 출입 통제, 비디오, 적외선, 조명, 방화벽, 스위치
