데이터 센터에 정밀 배전을 선택하는 이유는 무엇입니까?

데이터 센터에는 정상적인 UPS, 양호한 랙 PDU 및 활성 경보가 없을 수 있습니다. 그런 다음 확장 중 과부하 분기 회로, 유지 관리 변경 후 차단기 작동 또는 누구도 캐비닛에 할당할 수 없는 에너지 사용 문제를 발견할 수 있습니다. 약점은 발전이나 백업 전력이 아닌 경우가 많다. 소스와 IT 랙 사이의 배포 계층입니다.

짧은 대답: 선택하세요정밀 배전배전을 수동 전기 패널로 취급하는 대신 캐비닛 및 분기 회로 수준에서 전력을 확인하고, 경보를 울리고, 관리해야 할 때. 이러한 가시성은 운영자가 로드 불균형을 조기에 발견하고, 더 나은 증거를 통해 사용 가능한 용량을 계획하고, 어떤 다운스트림 회로가 영향을 받는지 추측하지 않고 오류를 격리하는 데 도움이 됩니다.

랙뿐만 아니라 캐비닛이 로드 위험과 에너지 사용을 노출시켜야 하는 경우 정밀 분배를 선택하십시오.

기존의 배전 캐비닛은 전기를 공급합니다. 지능형 배전 캐비닛도 현재 상황을 보고합니다. 서버실에 충분한 회로, 캐비닛, 테넌트가 있거나 스프레드시트와 간헐적인 계량기 판독만으로는 더 이상 전체 내용을 알 수 없는 변화하는 작업 부하가 있으면 이러한 구별이 중요합니다.

정밀 분배 캐비닛은 소스가 나가는 회로로 분할되는 지점에 모니터링을 배치합니다. 전류, 전압, 전력, 에너지, 차단기 상태 및 경보 조건은 캐비닛에서 수집할 수 있으며 구성되는 경우 분기별로 수집할 수 있습니다. 차단기가 열린 후 과부하된 회로에 대해 배우는 대신 팀은 작동 임계값을 설정하고 정전이 되기 전에 증가하는 부하를 조사할 수 있습니다.

이점은 단순히 더 많은 데이터가 아닙니다. 사용할 수 있는 책임입니다. 캐비닛 수준 에너지 모니터링은 넓은 공간 수준 판독으로 인해 로드된 캐비닛과 로드된 것으로만 나타나는 캐비닛을 구별하는 데 도움이 됩니다. 또한 지점 수준 정보를 통해 용량 논의가 더욱 체계화됩니다. 즉, 운영팀에서는 명판 가정에 의존하기보다는 새 랙을 승인하기 전에 실제 회로 동작을 검토할 수 있습니다.

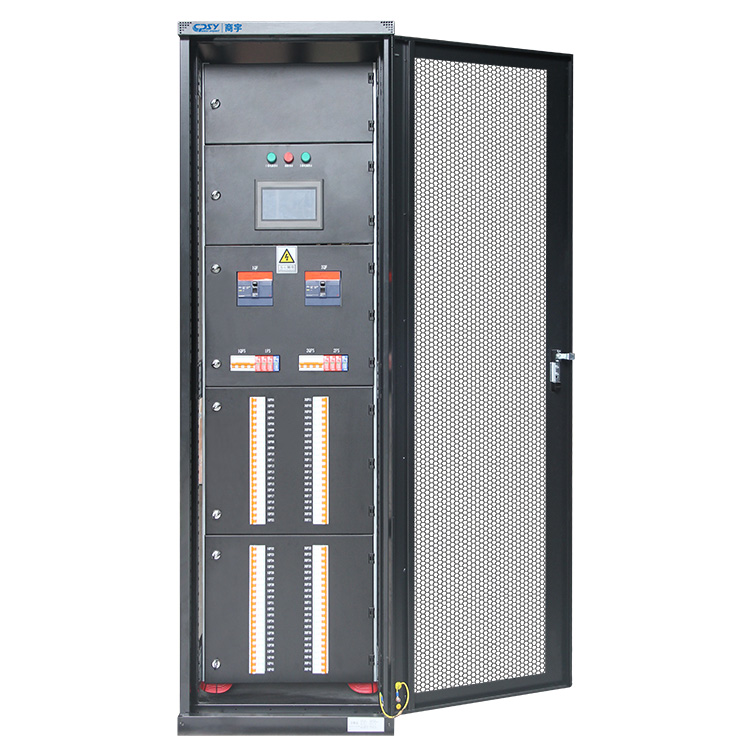

CPSY는정밀 배전 캐비닛데이터 센터 및 컴퓨터실의 터미널 배포 장비로 사용됩니다. 명시된 구성에는 구성 가능한 분기 회로, 분기 모니터링, 경보, 7인치 터치스크린 HMI 및 Modbus 통신이 포함됩니다. 이러한 기능은 올바르게 작동하고 누군가가 검토한 경우에만 유용합니다. 터치스크린은 알람 소유권, 기본 측정 또는 변경 제어 프로세스를 대체하지 않습니다.

지능형 분기 모니터링이 더 빠르고 더 나은 정보를 바탕으로 전력 운영을 지원하는 방법

지점 모니터링은 검색 영역을 좁히기 때문에 작동합니다. 소스 레벨 미터는 UPS 출력 또는 캐비닛이 예상보다 더 많은 부하를 전달하고 있는지 확인할 수 있습니다. 어떤 출력 회로가 변경되었는지, 한 위상이 불균형한 전류를 전달하는지, 특정 분기가 작동 한계에 도달했는지 여부를 반드시 표시할 수는 없습니다. 지점별 데이터는 운영자에게 실용적인 출발점을 제공합니다.

이는 세 가지 일반적인 이벤트 중에 중요합니다. 첫째, 용량 요청: 시설 팀은 장비를 승인하기 전에 의도한 캐비닛과 사용 가능한 회로를 검토할 수 있습니다. 둘째, 차단기 경보: 직원은 단순히 조사를 위해 라이브 캐비닛을 열지 않고도 영향을 받은 분기와 할당된 부하를 식별할 수 있습니다. 셋째, 효율성 검토: 에너지 데이터는 계량 계획이 지원하는 캐비닛, 구역 또는 고객 할당 전반에 걸쳐 비교할 수 있습니다.

원격 통신은 작동 가치의 일부입니다. Modbus는 통합자가 레지스터를 매핑하고 포인트를 일관되게 지정하고 경보 동작을 테스트하는 경우 선택한 캐비닛 정보를 건물 관리 시스템, DCIM 플랫폼 또는 현장 모니터링 시스템으로 전달할 수 있습니다. 캐비닛 HMI는 장비 측면에서 가치가 있지만 소등 시설에는 충분하지 않습니다. 반대로, 중앙 모니터링은 지역 표시를 생략할 이유가 되지 않습니다. 캐비닛 앞에서 작업하는 기술자는 유지 관리 중에 명확한 상태가 필요합니다.

한계가 있습니다. 전기 모니터링은 서버 애플리케이션 상태가 아닌 전기 상태를 보고합니다. 또한 잘못된 회로 라벨, 문서화되지 않은 이동 또는 잘못 설계된 다운스트림 토폴로지를 보상할 수 없습니다. 좋은 데이터는 기본 일정이 잘못되면 빠르게 오해를 불러일으킬 수 있습니다.

정밀한 배전이 최고의 운영 가치를 제공하는 곳

전력이 자주 변경되거나 가동 중지 시간으로 인해 실제 비용이 발생하거나 팀이 두 명 이상의 이해관계자에게 용량 결정을 방어해야 하는 경우 수익이 가장 큽니다. 금융, 통신, 기업 및 정부 컴퓨터실은 모두 해당 패턴에 적합하므로 이 장비 등급의 일반적인 응용 프로그램입니다.

AI 성장과 고밀도 IT 부하로 인해 지점 수준 가시성이 계획 요구 사항이 됩니다.

AI 및 기타 컴퓨팅 집약적인 배포는 기존 엔터프라이즈 IT보다 더 빠르게 공간의 로드 프로필을 변경할 수 있습니다. 새로운 고밀도 랙이 클러스터로 도착할 수 있으며 실제적인 제약은 전체 유틸리티 서비스가 아닌 특정 배포 경로인 경우가 많습니다. 캐비닛 및 지점 판독값은 전력이 이미 집중되어 있는 위치와 새 장비로 인해 불균형한 부담이 발생하는 위치를 파악하는 데 도움이 됩니다.

이는 모든 방에 동일한 아키텍처가 필요하다는 주장이 아닙니다. 일부 시설에서는 추가 부하를 수용하기 전에 업스트림 변경, 더 많은 캐비닛 또는 수정된 랙 레이아웃이 필요합니다. 정밀한 모니터링을 통해 결정을 더 빨리 확인할 수 있습니다. 전기 설계가 제공하지 않은 용량을 생성하지 않습니다.

UPS 지원 서버룸에는 소스와 랙 사이에 명확하고 모니터링 가능한 배포 계층이 필요합니다.

UPS는 중요한 소스 경로를 보호하지만 운영자는 보호된 출력이 어떻게 분할되는지 이해해야 합니다. UPS와 랙 레이어 사이의 모니터링 가능한 캐비닛은 소스 용량을 실제 다운스트림 소비량에 연결하는 데 도움이 됩니다. 유지 관리 우회 계획이나 정전 검토 중에 회로, 캐비닛 부하 및 경보가 하나의 배전 계층에 표시되면 해당 관계를 문서화하기가 훨씬 쉽습니다.

CPSY는 다양한 정격 전압 및 입력 전류 옵션과 함께 정밀 배전 캐비닛 범주에 대해 20~300kVA 용량 옵션을 나열합니다. 해당 범위를 선택 바로가기가 아닌 시작점으로 처리해야 합니다. 필요한 업스트림 시스템, 사용 가능한 고장 전류, 다운스트림 부하 계획 및 현지 전기 요구 사항에 따라 적합한 구성이 결정됩니다.

정밀 배전 캐비닛 vs. 랙 PDU vs. 기존 패널보드

이러한 제품은 대체품으로 취급되는 경우가 많습니다. 그렇지 않습니다. 각각은 전력망의 서로 다른 지점을 담당하며, 잘 설계된 데이터 센터는 세 가지를 모두 사용할 수 있습니다.

랙 PDU가 모니터링할 수 있는 것과 캐비닛 수준에서 대체할 수 없는 것

랙 PDU는 IT 장비 가까이에 위치하며 설계에 따라 랙, 콘센트 또는 콘센트 그룹 측정 및 전환을 제공할 수 있습니다. 이는 장치 수준 소비를 식별하고 콘센트를 제어하는 ​​데 유용합니다. 여러 랙에 걸쳐 나가는 피더 및 분기 회로 상태에 대한 캐비닛 수준 보기를 대체할 수는 없습니다. 또한 업스트림 소스에 동일한 분배 기능, 차단기 배열 또는 물리적 인터페이스를 제공하지도 않습니다.

질문이 "어느 서버가 전력을 사용하고 있습니까?"인 경우 랙 PDU가 더 나은 장비일 수 있습니다. 질문이 "한계에 근접한 캐비닛 분기는 무엇이며, 다운스트림은 어떤 랙 그룹입니까?"인 경우 정밀 분배 캐비닛이 더 관련성이 높은 계층입니다.

기존 분전반이 배전 기능을 제공하지만 작동 가시성이 충분하지 않은 경우

기존 패널보드는 로컬 전기 배전이 주요 요구 사항이고 모니터링이 운영상 필요하지 않은 안정적이고 복잡성이 낮은 공간에 적합한 선택이 될 수 있습니다. 운영자에게 지점 경보, 에너지 보고, 원격 상태 또는 용량 관리를 위한 제어 인터페이스가 필요한 경우 중요한 공간에서 방어하는 것이 더 어려워집니다.

비용 절충은 현실입니다. 지능형 캐비닛에는 계량기, 통신 하드웨어, 구성 작업 및 시운전 요구 사항이 추가됩니다. 절대 모니터링되지 않는 작은 정적 공간을 위해 이러한 기능을 구입하는 것은 낭비입니다. 변화하는 중요한 환경을 위해 기본 패널을 구입하는 것은 나중에 비용이 더 많이 들 수 있습니다. 특히 개조에 가동 중지 시간이 필요하거나 캐비닛 교체가 필요한 경우에는 더욱 그렇습니다.

버스바 아키텍처, 나가는 회로, 모니터링 인터페이스 및 설치 조건을 프로젝트에 일치시킵니다.

캐비닛 브로셔가 아닌 단선형 다이어그램으로 시작하십시오. 소스 배열, 전압, 접지 방법, 결함 의무 요구 사항 및 다운스트림 부하의 의도된 임계성을 확인합니다. 미국 프로젝트의 경우 많은 IT 환경에서 208V 배전이 일반적이지만, 시장 습관에 따라 선택하기보다는 실제 현장 아키텍처와 장비 입력을 일치시켜야 합니다.

부스바 아키텍처는 탄력성과 유지 관리에 대한 논의를 변화시킵니다. CPSY는 이 제품 카테고리에서 단일 또는 이중 버스바 옵션을 제공합니다. 이중 버스바 배열은 별도의 공급 경로가 필요한 설계를 지원할 수 있지만 자동으로 중복되지는 않습니다. 진정한 이중화는 전체 시스템, 즉 필요한 경우 독립적인 업스트림 소스, 전송 전략, 적절한 이중 코드 배열을 갖춘 다운스트림 장비 및 엄격한 회로 할당에 따라 달라집니다.

랙 및 부하 계획에서 나가는 회로를 지정합니다. 지금 어떤 회로가 필요한지, 어떤 위치가 예약되어 있는지, 차단기를 어떻게 식별하는지, 어떤 모니터링 세분성이 필요한지 물어보세요. 캐비닛에 공간이 있다는 이유로 첫날부터 가능한 모든 방법을 채우지 마십시오. 물리적 예비 용량, 전기 예비 용량 및 모니터링되는 예비 용량은 동일한 것이 아닙니다.

통합에도 동등한 관심을 기울일 가치가 있습니다. 모니터링 플랫폼에 도달해야 하는 값, 경보 임계값을 소유한 사람, 통신 손실 시 발생하는 상황, 레이블이 DCIM 또는 BMS 포인트 이름과 일치하는 방법을 정의합니다. 캐비닛이 현장에 도착하기 전에 인클로저 치수, 접근 공간, 케이블 진입 방향, 열 조건 및 서비스 접근을 검토하십시오. 후면 종단 영역이 벽이나 케이블 트레이로 막히면 성능이 뛰어난 캐비닛을 설치해도 여전히 잘못된 설치가 될 수 있습니다.

구성 가능한 배포 및 모니터링이 필요한 프로젝트의 경우 사용 가능한데이터 센터 배전 캐비닛 옵션조달팀뿐만 아니라 전기 엔지니어 및 시운전 팀과도 협력합니다.

데이터 센터 배포 캐비닛 체크리스트: 확인해야 할 전기, 통합, 인클로저 및 규정 준수 질문

• 전기 같은:캐비닛이 사이트 전압, 소스 용량, 접지 방식, 결함 의무 요구 사항 및 계획된 출력 회로 수와 일치합니까? 차단기 등급과 회로 할당이 문서화되어 있습니까?
• 건축학:실제 단선 다이어그램에 단일 버스바 또는 이중 버스바가 적합합니까? 복원력이 요구되는 경우 캐비닛만이 아니라 전체 업스트림에서 랙까지의 경로를 검토했습니까?
• 모니터링:어떤 캐비닛 및 분기 측정이 필요합니까? 시운전 전에 알람, 이벤트 기록, 로컬 HMI 액세스 및 Modbus 지점이 정의되어 있습니까?
• 완성:BMS, DCIM 또는 사이트 모니터링 플랫폼이 일반 통신 연결뿐만 아니라 유용하고 명명된 포인트를 수신하게 됩니까? 통신 두절 경보는 누가 테스트합니까?
• 설치:치수, 무게, 바닥 하중, 전면 및 후면 액세스, 케이블 입구, 주변 조건 및 유지 관리 간격이 룸 레이아웃과 비교하여 확인됩니까?
• 규정 준수:관할 당국과 프로젝트 사양에서 요구하는 등재, 인증 및 현지 규정 승인은 무엇입니까? 제조업체 범위에 걸쳐 명시된 인증이 구성된 모든 캐비닛에 적용된다고 가정하지 마십시오. 정확한 단위에 대한 문서를 확인하십시오.
• 지원 및 기록:단선 다이어그램, 회로 일정, 설정 기록, 통신 지도 및 준공 라벨을 받게 됩니까? 이러한 문서는 시운전 팀이 떠난 후에도 정밀 전력 분배가 여전히 유용한지 여부를 결정합니다.

A 지점 모니터링 배전 캐비닛팀이 해당 답변을 사용하여 더 적은 가정으로 시설을 운영할 때 그 자리를 차지합니다.
